उत्पाद विवरण:
|
| रेटिंग वोल्टेज: | 10KV / 0.4KV | रेटिंग क्षमता: | 30-1600KVA |
|---|---|---|---|
| रेटिंग आवृत्ति: | 50 / 60Hz | मानक: | आईएसओ आईईसी जीबी |
| सामग्री: | कॉपर / एल्यूमिनियम | कारख़ाना: | पता है |
| हाई लाइट: | S13 पूर्ण सील इलेक्ट्रिक पावर ट्रांसफार्मर,1000KVA ट्रांसफार्मर तेल डूबे प्रकार,ट्रांसफार्मर तेल डूबे प्रकार उच्च वोल्टेज |
||

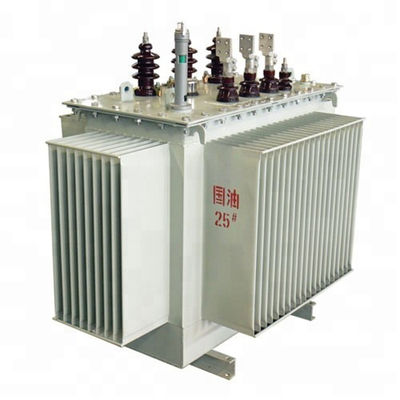

S13 उच्च वोल्टेज पूर्ण सील तेल डूबे ट्रांसफार्मर बिजली ट्रांसफार्मर 10KV / 0.4KV 30-1600KVA 50/60 हर्ट्ज
उत्पाद का परिचय
उत्पाद मानक
GB1094.1-2013 बिजली ट्रांसफार्मर के लिए सामान्य नियम
GB1094.2-2013 पावर ट्रांसफार्मर तापमान वृद्धि
GB1094.3-2003 पावर ट्रांसफॉर्मर के इन्सुलेशन स्तर और इन्सुलेशन परीक्षण
GB1094.5-2008 पावर ट्रांसफार्मर शॉर्ट सर्किट क्षमता को रोकता है
GB / T1094.10-2003 पावर ट्रांसफार्मर - भाग 10: ध्वनि स्तरों का निर्धारण
GB / T25446-2010 तेल में डूबे हुए अनाकार मिश्र धातु कोर वितरण ट्रांसफार्मर तकनीकी मानकों और आवश्यकताओं
संरचनात्मक विशेषता
आयरन कोर:लोहे की कोर की चुंबकीय सामग्री अनाकार मिश्र धातु का उपयोग करती है।चूंकि अनाकार मिश्र धातु में एक क्रिस्टल संरचना नहीं होती है और इसमें एक नरम चुंबकीय विशेषता होती है, हिस्टैरिसीस लूप का क्षेत्र बहुत संकीर्ण होता है, मैग्नेटाइजेशन
बिजली छोटी है, विद्युत प्रतिरोधकता अधिक है, और एड़ी का वर्तमान नुकसान छोटा है, इसलिए इस सामग्री से बने ट्रांसफार्मर के नो-लोड लॉस और नो-लोड करंट का उपयोग किया जाता है।बहुत कम।कोर एक ही विमान में चार अलग-अलग कोर फ्रेम से बना है
तीन-चरण पांच-स्तंभ प्रकार बनाने के लिए।इसे रद्द किया जाना चाहिए, और इसमें एक आयताकार क्रॉस-अनुभागीय आकार के साथ एक क्रॉस-बैरियर संयुक्त होना चाहिए।
कुंडल:तांबे के कंडक्टर के साथ लो-वोल्टेज विंडिंग (160kVA या उससे कम) का उपयोग करने के अलावा, आमतौर पर तांबे की पन्नी से बना एक बेलनाकार संरचना का उपयोग किया जाता है;उच्च-वोल्टेज वाइंडिंग एक बहु-स्तरित बेलनाकार संरचना का उपयोग करते हैं जो घुमावदार एम्पीयर वितरण और चुंबकीय प्रवाह रिसाव को संतुलित करते हैं।आयताकार कॉइल बनाने के लिए हाई-वोल्टेज और लो-वोल्टेज विंडिंग्स तार के तनाव उपकरणों के साथ एक साथ घाव कर रहे हैं, और कॉइल को गर्म-दबाने और वाइंडिंग की यांत्रिक शक्ति और शॉर्ट सर्किट का सामना करने की क्षमता को बढ़ाने के लिए आकार देने से जम जाता है।
तेल का पोत:यह एक सुंदर पूर्ण-सीलिंग और रखरखाव-रहित नालीदार संरचना को अपनाता है।उन्नत तेल टैंक उत्पादन तकनीक के माध्यम से, यह सख्त दबाव से गुजरता है ...
कंपनी
जिम्मेदारी: उत्पादन अनुसंधान और विकास एमवी और एलवी स्विच, आउटडोर और इनडोर वीसीबी, बिजली वितरण टर्मिनल (डीटीयू, एफटीयू)।
स्थापना का वर्ष: 10 वीं-जून -2009
पंजीकृत पूंजी: RMB102,000,000 (15,000,000 USD)
कंपनी लाइसेंस: 91410104689749184A
विनिर्माण कार्यशाला क्षेत्र: 20,000 वर्ग मीटर
कंपनी प्रकृति: निजी उद्यम
कर्मचारियों की संख्या: 180
सीनियर इंजीनियर: 20-30
2019 को वार्षिक बिक्री की मात्रा: RMB200,000,000 (USD 26,000,000)
10KV-S11 तेल ट्रांसफार्मर एमऐन तकनीकी डेटा
| निर्धारित क्षमता (केवीए) |
उच्च वोल्टेज (के। वी) |
दोहन रेंज |
कम वोल्टेज (के। वी) |
आवृत्ति (हर्ट्ज) |
संबंध प्रतीक |
नो-लोड नुकसान (डब्ल्यू) |
लोड में कमी (डब्ल्यू) |
अभी कोई बोझ नहीं (%) |
शोर का स्तर (dB) |
शार्ट सर्किट प्रतिबाधा (%) |
नाप अ x ब (मिमी x मिमी) |
आयाम एल * डब्ल्यू * एच (मिमी) |
वजन (किग्रा) |
| ३० | ६ 6.3 6.6 १० 10.5 1 1 |
± 5% 5 2X 2. 5% |
0.4 | 50 |
|
100 | 630 | 2.3 | ४४ | ४ | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 है | 2.0 | ४४ | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 है | 1.9 | ४ 48 | 400 | 850X635X980 | 420 है | ||||||
| 100 | 200 रु | 1580 है | 1.8 | ४ 48 | 550 है | 865X685X990 | 470 है | ||||||
| 160 | 280 | 2310 है | 1.6 | ४ ९ | 550 है | 1120X740X1050 | 610 है | ||||||
| 200 रु | 340 | 2730 | 1.5 है | ५१ | 550 है | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 है | 1.4 | ५१ | 550 है | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | ५३ | 550 है | 1300X870X1170 | 960 | ||||||
| 400 | 570 है | 4520 है | १.३ | ५३ | 660 है | 1395X960X1190 | 1160 | ||||||
| 500 | 680 है | ५४१० | 1.2 | ५४ | 660 है | 1530X1080X1230 | 1340 है | ||||||
| 630 | 810 | 6200 रु | १.१ | ५४ | 4.5 | 660 है | 1660X1180X1300 | 1660 | |||||
| 800 | 980 है | 7500 | 1.0 | ५ 57 | 820 है | 1740X1255X1400 | 2100 रु | ||||||
| 1000 | 1150 है | 10300 है | 1.0 | ५ 57 | 820 है | 1780X1320X1490 | 2400 है | ||||||
| 1250 है | 1360 है | 12000 है | 0.9 | ५ ९ | 820 है | 1855X1345X1580 | 2850 है | ||||||
| 1600 रु | 1640 है | 14500 है | 0.8 | ५ ९ | 820 है | 1960X1415X1700 | 3430 |
10KV-S13 / 14 तेल ट्रांसफार्मर मुख्य तकनीकी डेटा
| निर्धारित क्षमता (केवीए) |
उच्च वोल्टेज (के। वी) |
दोहन रेंज |
कम वोल्टेज (के। वी) |
आवृत्ति (हर्ट्ज) |
संबंध प्रतीक |
नो-लोड नुकसान (डब्ल्यू) |
लोड में कमी (डब्ल्यू) |
अभी कोई बोझ नहीं (%) |
शोर का स्तर (dB) |
शार्ट सर्किट प्रतिबाधा (%) |
नाप अ x ब (मिमी x मिमी) |
आयाम एल * डब्ल्यू * एच (मिमी) |
वजन (किग्रा) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| ३० |
६ 6.3 6.6 १० 10.5 1 1 |
± 5% 2.5 2X 2.5% |
0.4 | 50 | डी, yn11 Y. ynO | 80 | 80 | 630/600 | 505/480 है | 1.4 | 50 | ४ | 400X40 सी | 1005X670X960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 X 40C | 1005X670X990 | 390 है | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | ५२ | 400X40 सी | 1060 X 715X1040 | 495 है | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | ५२ | 550X55C | 1075X735X1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | ५४ | 550X55C | 1110X750X1100 | 690 है | ||||||
| 160 | 200 रु | 200 रु | 2310/2200 | 1850/1760 | 0.84 | ५४ | 550X55C | 1140X780X1130 | 780 है | ||||||
| 200 रु | 240 है | 240 है | 2730/2600 | 2185/2080 | 0.74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
| 250 | 290 है | 290 है | 3200/305 | 2560/2440 | 0.64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | ५ 58 | 550X55C | 1300X880X1230 | 1190 है | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 है | 0.54 | ५ 58 | 660 एक्स 66 सी | 1410X975X1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | ६० | 660X66C है | 1465 X 980X1390 | 1648 | ||||||
| 630 | 570 है | 570 है | 6200 रु | 4960 है | 0.54 | ६० | 4.5 | 660X66C है | 1560X1050X1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 है | 0.48 | ६२ | 820X82C | 1700X1160X1480 | 2500 है | ||||||
| 1000 | 830 है | 830 है | 10300 है | 8240 | 0.42 | ६२ | 820X82C | 1790X1280X1520 | 2700 | ||||||
| 1250 है | 970 | 970 | 12000 है | 9600 रु | 0.36 | ६५ | 820X82C | 1890X1360X1600 | 3280 है | ||||||
| 1600 रु | 1170 | 1170 | 14500 है | 11600 रु | 0.36 | 69. है | 820X82C | 1970X1430X1700 |
3500 है |
||||||
