उत्पाद विवरण:
|
| प्रकार: | वैक्यूम सर्किट ब्रेकर | वोल्टेज: | 12KV |
|---|---|---|---|
| चरण की सं: | 3 | आवृत्ति: | 50 / 60Hz |
| OEM / ODM: | ईमेल द्वारा पूछताछ | कारख़ाना: | पता है |
| हाई लाइट: | AC60Hz VCB सर्किट ब्रेकर,स्विचगियर VCB सर्किट ब्रेकर,तीन चरण स्विचगियर VCB |
||

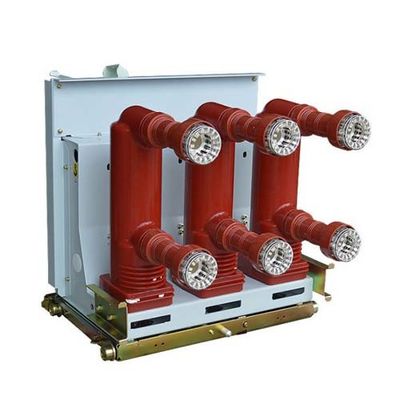

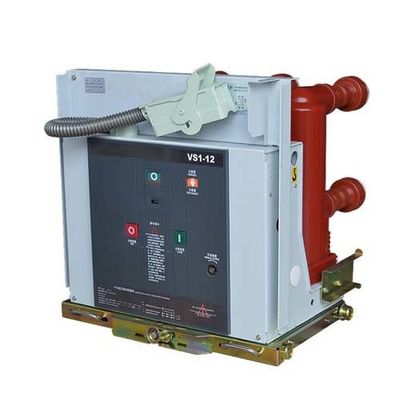

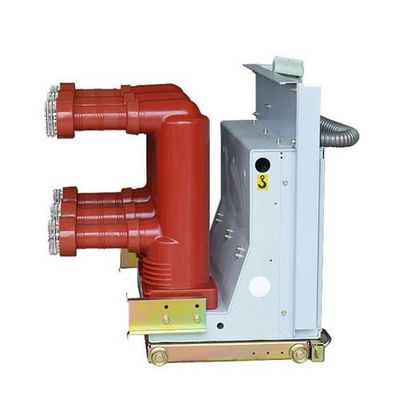

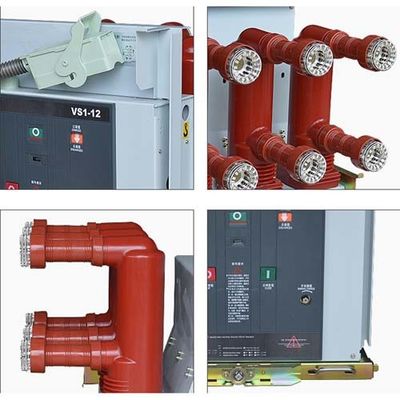

तीन चरण AC60Hz स्विचगियर VCB सर्किट ब्रेकर
उत्पाद का परिचय

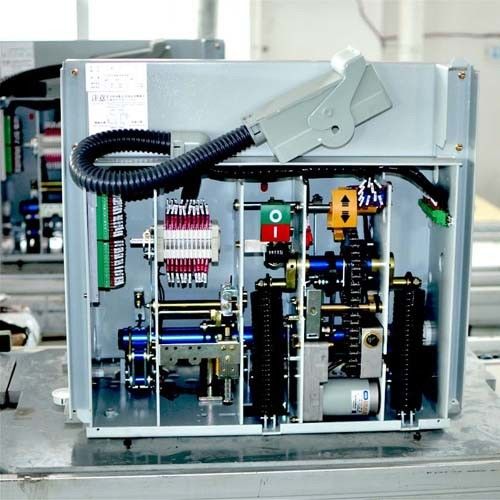

VS1- सीरीज एम्बेडेड पोल।वैक्यूम सर्किट ब्रेकर 12kV, तीन-चरण एसी 50 हर्ट्ज इनडोर स्विचगियर पर लागू होते हैं और औद्योगिक और खनन प्रतिष्ठान ट्रांसफार्मर सबस्टेशन उपकरण के लिए सुरक्षा और नियंत्रण इकाइयों के रूप में काम कर सकते हैं।उनके वसंत ऑपरेटिंग तंत्र के लिए मॉड्यूलर और स्वतंत्र-फ्रेम डिजाइन के साथ, वीएस 1-सीरीज सर्किट ब्रेकर केवाईएन 28 मिड-सेट और फिक्स्ड स्विचगियर के साथ काम कर सकते हैं।ये सर्किट ब्रेकर एक हैंडकार्ट इकाई के रूप में ट्रक के साथ फिक्स्ड इंस्टॉलेशन और असेंबली दोनों के अधीन हैं
सामान्य सेवा शर्त
| ऊंचाई | ≤1000 मी | |
| परिवेश का तापमान | मैक्स | + 40 ℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे hours95% | |
| 1 महीना ≤90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे ≤2.2kpa | |
| 1 महीना ≤1.8kpa | ||
सौर विकिरण नगण्य है।स्विचगियर्स और नियंत्रण-गियर के बाहर से कंपन नगण्य है।परिवेशी वायु में धूल के धुएं, संक्षारक या दहनशील गैसों, स्टीम या स्मॉग का कोई स्पष्ट प्रदूषण नहीं होता है
वि ० १ तकनीकी मापदंड
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12/24 | ||||||
| २ | मूल्यांकन आवृत्ति | हर्ट्ज | 50 | ||||||
| ३ |
रेटेड इन्सुलेशन स्तर |
1min बिजली की आवृत्ति का सामना वोल्टेज (आरएमएस) |
के। वी |
42 (चरण-से-चरण, चरण-से-पृथ्वी) 48 (अलग दूरी के पार) |
|||||
| प्रकाश आवेग का सामना वोल्टेज (शिखर) |
75 (चरण-से-चरण, चरण-से-पृथ्वी) 85 (अलग दूरी पर) |
||||||||
|
४ |
मूल्यांकन वर्तमान |
ए |
630 | 630 | 1250 है | 1600 रु | |||
| 1250 है | 1250 है | 1600 रु | 2000 | ||||||
| 2000 | 2500 है | ||||||||
| 2500 है | 3150 है | ||||||||
| 4000 | |||||||||
| ५ | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
के.ए. |
२० | २५ | 31.5 | 40 | |||
| ६ | रेटेड कम समय का सामना करना पड़ रहा है | २० | २५ | 31.5 | 40 | ||||
| । | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| । | रेटेड चोटी का सामना वर्तमान | 50 | 63 | 80 | 100 | ||||
| ९ | शॉर्ट-सर्किट की रेटेड अवधि | रों | ४ | ||||||
| १० | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO / C-180s-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 1 1 | रेटेड शॉर्ट-सर्किट वर्तमान का ब्रेकिंग टाइम | बार | 30/20 गुना (40KA) | ||||||
| १२ | यांत्रिक धीरज | ऑप्स | 20000 रु | ||||||
| १३ | रेटेड एकल संधारित्र बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| १४ | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| १५ | डबल-पृथ्वी गलती वर्तमान को तोड़ने | 27.4 | |||||||
| १६ | स्वीकार्य अधिकतम संपर्क कटाव |
मिमी |
३ | ||||||
| १। | खुले संपर्कों के बीच की मंजूरी | १० ± १ | |||||||
| १। | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| १ ९ | 3-चरण खोलने और बंद करने की गैर-समरूपता |
एमएस
|
≤2 | ||||||
| २० | संपर्क बंद होने की अवधि | ≤2 | |||||||
| २१ | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| २२ | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| २३ | समय बना रहा है |
एमएस
|
≤100 | ||||||
| २४ | ब्रेकिंग टाइम | ≤50 | |||||||
|
२५ |
प्रत्येक चरण मुख्य सर्किट का प्रतिरोध |
μΩ |
630 ए | ≤50 | |||||
| 1250 ए | ≤45 | ||||||||
| 1600 ए ~ 2000 ए | ≤35 | ||||||||
| A2500A | ≤25 | ||||||||
| २६ | संपर्क तोड़ने के उछाल आयाम | मिमी | ≤2 | ||||||
|
२। |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24 * | 110 है | 220 | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, अगर वोल्टेज 30% रेटेड वोल्टेज से कम है, तो संचालन खोलने की अनुमति नहीं है | ||||||||
| २। | ऊर्जा भंडारण मोटर के रेटेड वोल्टेज | वी | AC110 / 220, DC110 / 220 | ||||||
| २ ९ | ऊर्जा भंडारण का समय | रों | ≤15 | ||||||
