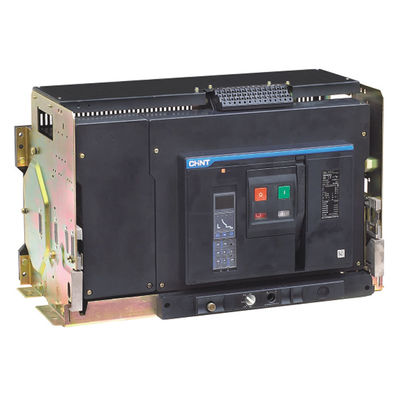

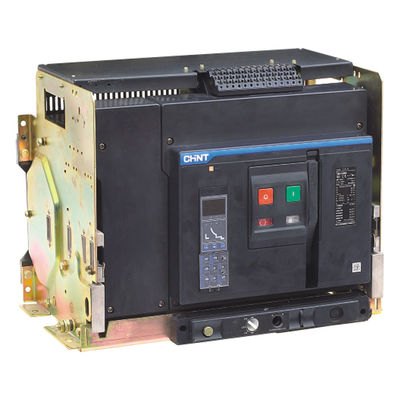

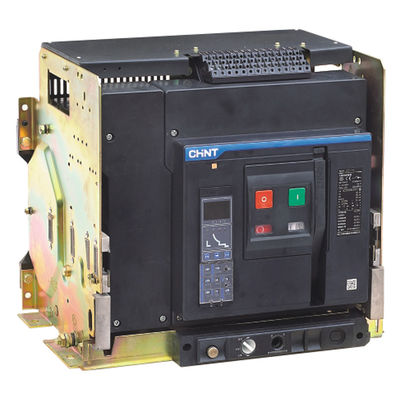

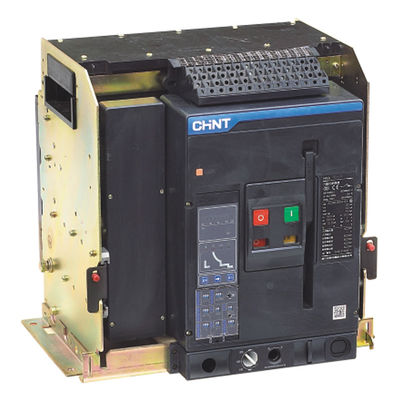

एनएक्सए सीरीज लो वोल्टेज एयर सर्किट ब्रेकर 3 डंडे 1600 ए एसीबी
परिपथ वियोजक
फ़्रेम का आकार (ए): 1600, 2000, 3200, 4000
ब्रेकिंग क्षमता: एन, एस, एच
रेटेड वोल्टेज यूई (वीएसी): 380/400/415
डंडे की संख्या: 3 पी, 4 पी
स्थापना विधि: ड्रा-आउट प्रकार, निश्चित प्रकार
तारों का प्रकार: क्षैतिज रियर कनेक्शन
आपरेशनल
ऑपरेशन की स्थिति और पर्यावरण अनुकूलनशीलता
प्रचालन तापमान:
बिजली और यांत्रिक विशेषताओं परिवेश के तापमान पर लागू होती हैं
of -5 ℃ - + 40 ℃।NXA -45 ℃ - + 70 ℃ (एम प्रकार) के परिवेश के तापमान में भी काम कर सकता है
एक प्रकार), -20 ℃ - + 70 ℃ (पी प्रकार, एच प्रकार, सीडी -1), व्युत्पन्न कारक P21-22 में देखा जाता है।
भंडारण की स्थिति: -45 ℃ -70 ℃ लागू करें
NXA निम्नलिखित विद्युत चुम्बकीय हस्तक्षेप का विरोध कर सकता है
- विद्युत चुम्बकीय हस्तक्षेप द्वारा उत्पन्न ओवरवॉल्टेज
- पर्यावरण के हस्तक्षेप या बिजली वितरण प्रणाली के कारण ओवरवॉल्टेज
- रेडियो तरंगों का इलेक्ट्रोस्टैटिक डिस्चार्ज (रेडियो, इंटरकॉम, रडार और लाइक)
NXA सर्किट ब्रेकर ने विद्युत चुम्बकीय संगतता के लिए परीक्षण सफलतापूर्वक पारित कर दिया है
निम्नलिखित मानकों (EMC) IEC / EN 60947-2 के अनुसार निर्दिष्ट किया गया है
अनुलग्नक एफ
परीक्षण कोई झूठे ट्रिपिंग की गारंटी नहीं दे सकता है और ट्रिपिंग समय पर कोई हस्तक्षेप नहीं कर सकता है
सुरक्षा ग्रेड:
फ्रंट आईपी 20, दूसरी तरफ आईपी 00
बुद्धिमान नियंत्रक
एम प्रकार (मूल प्रकार)
asic फ़ंक्शन: वर्तमान माप और प्रदर्शन, सुरक्षात्मक फ़ंक्शन LS I & G
एक प्रकार (वर्तमान प्रकार)
- एम प्रकार के सभी सुरक्षात्मक कार्यों का अनुपालन
- असंतुलित वर्तमान सुरक्षा
पी प्रकार (बिजली प्रकार)
- मूल कार्य, सुरक्षात्मक कार्य: L, S, I & G
- करंट, वोल्टेज, पावर आदि के पावर माप कार्य।
- आयसीडी प्रदर्शन
एच प्रकार (हार्मोनिक प्रकार)
- पी प्रकार के सभी संरक्षण और माप कार्यों का अनुपालन
- हार्मोनिक माप और विश्लेषण
- संचार समारोह
