उत्पाद विवरण:
|
| रेटिंग वोल्टेज: | 40.5 के.वी. | रेटिंग वर्तमान: | 630/1250/1600/2000/2500 ए |
|---|---|---|---|
| रेटिंग आवृत्ति: | 50 हर्ट्ज | तना हुआ: | CCC, Iso9001, CE, CB, IEC60898 |
| OEM / ODM: | उपलब्ध | ||
| हाई लाइट: | 20KA इंडोर VCB,इंडोर VCB सर्किट ब्रेकर,20KA VCB सर्किट ब्रेकर |
||

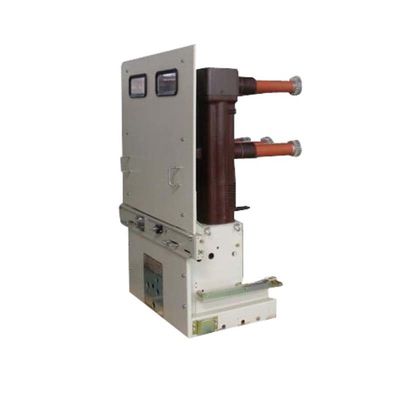

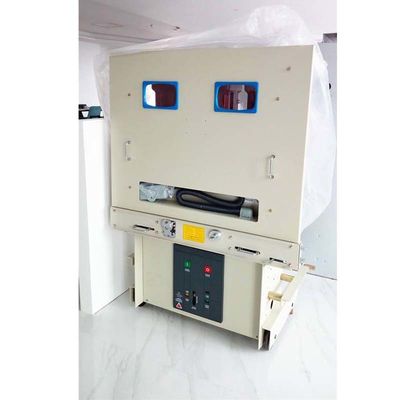

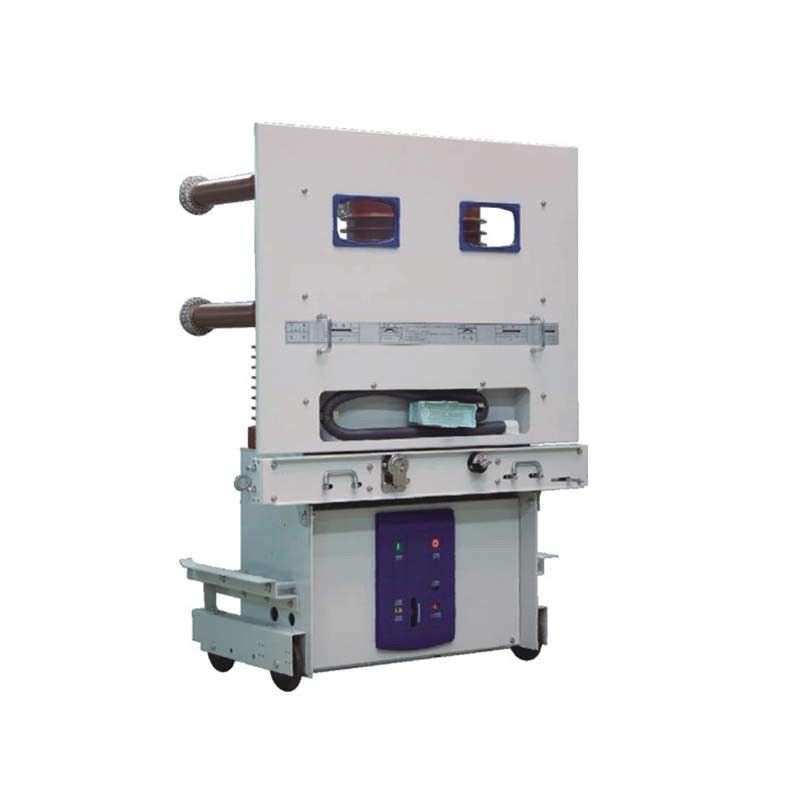

इनडोर वीसीबी आस्तीन या एंबेडेड पोल 12-40.5KV, तीन-चरण 50HZ 400 / 630A, AC / DC 110 / 220V CCC, ISO9001, CE, CB, IEC60898
उत्पाद का परिचय
संरचना सुविधाएँ
1. विश्वसनीय मॉड्यूलर वसंत ऑपरेटिंग तंत्र: वसंत ऑपरेटिंग तंत्र का लेआउट ऊपर-नीचे शैली है, जिसमें मैनुअल भंडारण ऊर्जा और विद्युत भंडारण ऊर्जा का कार्य है;छोटे आकार, अच्छा समग्र कठोरता और प्रदर्शन
2. आस्तीन संरचना (वीएस 1-40.5): मुख्य सर्किट का वैक्यूम बुझाने वाला कक्ष बंद इन्सुलेट ड्रम के अंदर है;इन्सुलेट ड्रम की सामग्री एपॉक्सी राल है जिसमें विश्वसनीय यांत्रिक और विद्युत गुण हैं।उन्नत एपीजी प्रक्रिया मोल्डिंग का उपयोग करते हुए, इन्सुलेट ड्रम में समर्थन और इंटरफेज़ और रिश्तेदार इन्सुलेशन प्रभाव की भूमिका होती है
3. एनकैप्सुलेटेड पोल स्ट्रक्चर (VS1-40.5E): कंडक्टिव सर्किट ठोस एनकैप्सुलेशन पोल को गोद लेता है;उन्नत एपीजी प्रक्रिया मोल्डिंग का उपयोग करते हुए, वैक्यूम इंटरप्रेटर और अन्य भागों (प्राथमिक सर्किट के लिए) को एपॉक्सी सामग्री के साथ ठोस अछूता रखें, मुख्य सर्किट मॉड्यूल बनाएं।अंदर और बाहर डबल स्कर्ट डिज़ाइन के साथ, पोल में बड़ी लता दूरी, उच्च यांत्रिक शक्ति, उच्च सटीकता, कम भाग, कोई द्वितीयक समायोजन और एक छोटी सी ढलान वाली सतह जैसी विशेषताएं हैं।
4. मानक ऑन-ऑफ फ़ंक्शन मॉड्यूल: मॉड्यूलर डिजाइन वसंत तंत्र, जिसमें दो कार्यात्मक मॉड्यूल शामिल हैं: समापन और खोलना;इसमें सुविधाजनक रखरखाव, त्वरित प्रतिस्थापन और कम रखरखाव समय की विशेषताएं हैं;समापन और ब्रेकिंग मॉड्यूल को बदलने के बाद पूरे सर्किट ब्रेकर के संचालन तंत्र के लिए कोई पुनरावृत्ति नहीं, जो रखरखाव के काम को कम कर सकता है
5. बेहतर handcart विनिमेयता और अनुकूलन क्षमता, स्थापना आकार और ZN85, VD4, और अन्य उत्पादों;मजबूत तोड़ने की क्षमता, लंबे समय से सेवा जीवन
सामान्य सेवा शर्त
| ऊंचाई | ≤1000 मी | |
| परिवेश का तापमान | मैक्स | + 40 ℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे ≤95% | |
| 1 महीना ≤90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे ≤2.2kpa | |
| 1 महीना ≤1.8kpa | ||
परिवेशी वायु में धूल के धुएं, संक्षारक या दहनशील गैसों, स्टीम या स्मॉग का कोई स्पष्ट प्रदूषण नहीं होता है
VS1-40.5 / ई तकनीकी पैरामीटर
| नहीं। | मद | इकाई | पैरामीटर |
| 1 | रेटेड वोल्टेज | के। वी | 40.5 |
| २ | मूल्यांकन आवृत्ति | हर्ट्ज | 50 |
| ३ | रेटेड बिजली की आवृत्ति वोल्टेज / 1 मिनट का सामना | के। वी | 95 |
| ४ | रेटेड बिजली के आवेग वोल्टेज का सामना कर रहे | के। वी | 185 |
| ५ | मूल्यांकन वर्तमान | ए | 630 1250 1600 2000 2500 |
| ६ | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए. | 20 25 31.5 |
| । | रेटेड कम समय का सामना करना पड़ रहा है | के.ए. | 20 25 31.5 |
| । | रेटेड शॉर्ट-सर्किट मार्किंग करंट | के.ए. | ५० ६३ 80० |
| ९ | वर्तमान को समझने का रेटेड मूल्य | के.ए. | ५० ६३ 80० |
| १० | शॉर्ट-सर्किट की रेटेड अवधि | रों | ४ |
| 1 1 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3s-CO-180s-CO | |
| १२ | ब्रेकिंग टाइम | एमएस | ≤80 |
| १३ | यांत्रिक धीरज | बार | 10000 |
| १४ | रेटेड एकल संधारित्र बैंक ब्रेकिंग करंट | ए | 400/630 |
| १५ | रेटेड शॉर्ट सर्किट वर्तमान तोड़ने का समय | बार | ३० |
| १६ | आकार (लंबाई * चौड़ाई * उच्च) | मिमी | 1246 * 1700 * 905 |
| १। | ऊर्जा भंडारण मोटर के रेटेड वोल्टेज | वी | AC110 / 220, DC110 / 220 |
| १। | वजन | किलोग्राम | 466 |
यांत्रिक गुण पैरामीटर
| नहीं। | मद | इकाई | पैरामीटर |
| 1 | खुले संपर्कों के बीच की मंजूरी | मिमी | १± ± २ |
| २ | ओवर स्ट्रोक | 3.5 ~ 4 | |
| ३ | ऊर्जा भंडारण मोटर की रेटेड शक्ति | डब्ल्यू | 230 |
| ४ | ऊर्जा भंडारण का समय | रों | ≤15 |
| ५ | संपर्क बंद होने की अवधि |
एमएस |
≤3 |
| ६ | 3-चरण खोलने और बंद करने की गैर-समरूपता | ≤2 | |
| । | ब्रेकिंग टाइम | ≤70 | |
| । | समय बना रहा है | ≤90 | |
| ९ | ब्रेक-ब्रेक उछाल | म | ≤3 |
| १० | औसत ब्रेकिंग स्पीड | एमएस | 1.7 ± 0.3 |
| 1 1 | औसत बनाने की गति | 0.7 ± 0.3 |
