उत्पाद विवरण:
|
| वोल्टेज: | 11KV | वर्तमान: | 630-2000 ए |
|---|---|---|---|
| आवृत्ति: | 50 / 60Hz | OEM / ODM: | ईमेल द्वारा पूछताछ |
| हाई लाइट: | 2000A रिंग मेन यूनिट पैनल,SF6 गैस इंसुलेटेड स्विच,11KV गैस इंसुलेटेड स्विच |
||
उत्पाद का परिचय
आम

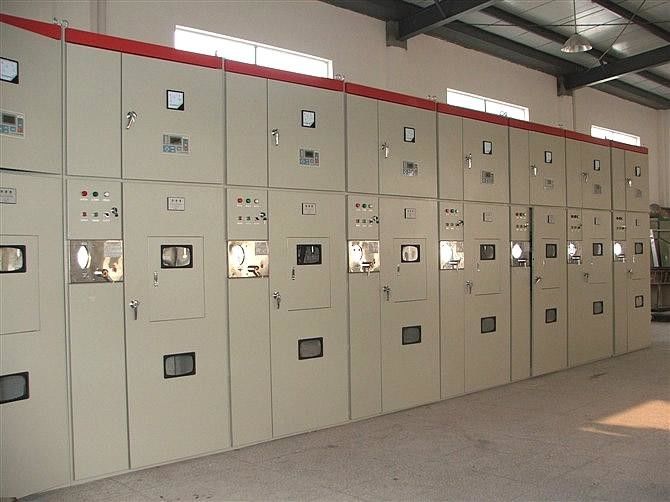

HXGN15 श्रृंखला इकाई प्रकार SF6 रिंग नेट कैबिनेट SF6 लोड स्विच के साथ मुख्य स्विच के रूप में, पूरे कैबिनेट के लिए, विद्युत वितरण स्वचालन के लिए उपयुक्त है और कॉम्पैक्ट भी विस्तार योग्य धातु करीब स्विचगियर है।इसकी सरल संरचना, लचीले संचालन, विश्वसनीय इंटरलॉकिंग और सुविधाजनक इंस्टॉलेशन इत्यादि में इसके पात्र हैं, जो विभिन्न एप्लिकेशन अवसरों और उपयोगकर्ताओं के लिए संतोषजनक तकनीकी परियोजनाएं प्रदान कर सकते हैं।सेंसर तकनीक को अपनाने और सुरक्षा रिले के साथ-साथ उन्नत तकनीक और लचीली विधानसभा परियोजना, HXGN15 इकाई प्रकार SF6 रिंग नेट कैबिनेट पूरी तरह से एक निरंतर चर बाजार की आवश्यकता को पूरा कर सकती है।यह स्व-उत्पादित FLBS36 SF6 लोड ब्रेक स्विच ले सकता है;उपयोगकर्ता की मांग के अनुसार भी अंतरराष्ट्रीय स्तर पर शीर्ष रैंकिंग VB4 श्रृंखला वैक्यूम सर्किट ब्रेकर के साथ इकट्ठे किए जा सकते हैं, जो कि ओईवीएए या एचडी 4 प्रकार के एसएफ 6 सर्किट ब्रेकर द्वारा तैयार किए गए थेवीएवी या एचडी 4 प्रकार के एसएफ 6 सर्किट ब्रेकर के लिए एबीबी या हमारे वीएस 1 के साथ किए गए हैं। स्थायी चुंबकीय तंत्र के साथ 12 प्रकार के वैक्यूम सर्किट ब्रेकर।रिंग मेन यूनिट के अंदर मेन स्विच के लिए ऑपरेशनल तरीके मैनुअल या इलेक्ट्रिक पावर से संचालित हो सकते हैं।और यह चार नियंत्रणों की आवश्यकता को पूरा कर सकता है ”जब FTU और RTU के साथ मेल खाता है।
हाल के वर्षों में, SF6 रिंग नेटवर्क कैबिनेट बहुत तेजी से विकसित हुआ है, और विनिर्माण प्रक्रिया और उत्पाद विश्वसनीयता दोनों अंतरराष्ट्रीय विद्युत दिग्गजों के बराबर होने की क्षमता है।बेशक, 24kV और 40.5 के बीच वोल्टेज स्तर अभी भी विदेशी निर्माताओं के साथ एक निश्चित अंतर है।वर्तमान में, केवल 40.5kV स्तर पर बिजली वितरण SF6 बिजली वितरण स्तर का उत्पादन करने वाले कुछ घरेलू निर्माता हैं।अन्य पहले स्तर की प्रणाली के सी-जीआईएस हैं, जो बड़ी वर्तमान और बड़ी क्षमता के साथ प्रथम स्तर की बिजली प्रणाली पर आधारित है।)
फ़ीचर
1. धातु-पहने और पूरी तरह से संलग्न संरचना, प्रवेश द्वार से गंदगी और छोटे जानवरों को रोक सकती है।
2. दरवाजा पैनल स्विच स्थिति में अवलोकन खिड़कियों के माध्यम से और सामान्य स्थिति को स्पष्ट रूप से देखा जा सकता है।
3. दरवाजा और स्विच ऑपरेटिंग हैंडल यांत्रिक रूप से इंटरलॉक किए गए हैं यह सुनिश्चित करने के लिए कि दरवाजा बंद किए गए स्विच के साथ खोला नहीं जा सकता है और स्विच को खुले दरवाजे के साथ बंद नहीं किया जा सकता है।
4. स्विचगियर ठोस इन्सुलेशन सामग्री के साथ संयुक्त वैक्यूम स्विच का उपयोग करता है।यह पर्यावरण के अनुकूल तकनीक एक इन्सुलेशन गैस के रूप में SF6 के उपयोग से बचती है।
5. विश्वसनीय FIVE-PREVENTION इंटरलॉक प्रभावी ढंग से संचालन से रोक सकता है।
तकनीकी तिथि
| नहीं। | मद | इकाई | पैरामीटर | |||
| 1 | रेटेड वोल्टेज | के। वी | १२ | २४ | ३६ | |
| २ | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 है | |||
| ३ | मूल्यांकन वर्तमान | ए | 630 (1250 *) | |||
| ४ |
1min पावर आवृत्ति जोरदार प्रतिरोध |
भीगी भीगी | के। वी | 38 | 50 | 70 |
| सूखी | के। वी | ४ 48 | ६० | 85 | ||
| ५ | बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125/150 | 170 | |
| ६ | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (पीक) | के.ए. | 80 | 63 | 63 | |
| । | रेटेड सक्रिय भार और क्लोज सर्किट ब्रेकिंग करंट | ए | 63 | 50 | 50 | |
| । | रेटेड स्थानांतरण वर्तमान | ए | 1700 | 1200 | 1200 | |
| ९ | रेटेड शॉर्ट सर्किट करंट (पीक) | के.ए. | 80 | 63 | 63 | |
| १० | रेटेड केबल (लाइन) वर्तमान को तोड़ने का चार्ज | ए |
50 और 10 50/10 |
|||
| 1 1 | केबल चार्ज अर्थिंग फाल्ट में करंट ब्रेकिंग करंट | ए | २० | २० | २० | |
| १२ | रेटेड वर्तमान (शिखर) | के.ए. | 80 | 63 | 63 | |
| १३ | वर्तमान में कम समय (2s) | के.ए. | २५ | २० | २० | |
| १४ | तंत्र जीवन | बार | 5000 | 2000 | 2000 | |
नोट: शॉर्ट सर्किट ब्रेकिंग और पीक करंट फ्यूज प्लस संयोजन पर आधारित है
