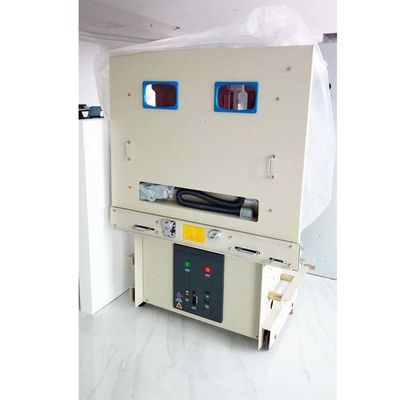

वीएस 1-40.5 टी हाई वोल्टेज वीसीबी इंडोर वैक्यूम सर्किट ब्रेकर 40.5 के.वी.

VS1-40.5T प्रकार इंडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर विद्युत उपकरण आपूर्ति

उत्पाद का परिचय

-40.5 (मॉड्यूलर प्रकार) इनडोर वैक्यूम सर्किट ब्रेकर 40.5kV और तीन-चरण एसी 50 हर्ट्ज के रेटेड वोल्टेज के साथ इनडोर उच्च वोल्टेज उपकरण के लिए उपयुक्त है।इसका उपयोग औद्योगिक और खनन उद्यमों, बिजली संयंत्रों और सबस्टेशनों के रूप में लोड वर्तमान, अधिभार वर्तमान और शॉर्ट सर्किट के रूप में किया जा सकता है।वर्तमान उपयोग के लिए, यह लगातार संचालन के लिए उपयुक्त है।

संरचना सुविधाएँ

1. विश्वसनीय मॉड्यूलर वसंत ऑपरेटिंग तंत्र: वसंत ऑपरेटिंग तंत्र का लेआउट ऊपर-नीचे शैली है, जिसमें मैनुअल भंडारण ऊर्जा और विद्युत भंडारण ऊर्जा का कार्य है;छोटे आकार, अच्छा समग्र कठोरता और प्रदर्शन

2. आस्तीन संरचना (वीएस 1-40.5): मुख्य सर्किट का वैक्यूम बुझाने वाला कक्ष बंद इन्सुलेट ड्रम के अंदर है;इन्सुलेट ड्रम की सामग्री एपॉक्सी राल है जिसमें विश्वसनीय यांत्रिक और विद्युत गुण हैं।उन्नत एपीजी प्रक्रिया मोल्डिंग का उपयोग करते हुए, इन्सुलेट ड्रम में समर्थन और इंटरफेज़ और रिश्तेदार इन्सुलेशन प्रभाव की भूमिका होती है

3. एनकैप्सुलेटेड पोल स्ट्रक्चर (VS1-40.5E): कंडक्टिव सर्किट ठोस एनकैप्सुलेशन पोल को गोद लेता है;उन्नत एपीजी प्रक्रिया मोल्डिंग का उपयोग करते हुए, वैक्यूम इंटरप्रेटर और अन्य भागों (प्राथमिक सर्किट के लिए) को एपॉक्सी सामग्री के साथ ठोस अछूता रखें, मुख्य सर्किट मॉड्यूल बनाएं।अंदर और बाहर डबल स्कर्ट डिज़ाइन के साथ, पोल में बड़ी लता दूरी, उच्च यांत्रिक शक्ति, उच्च सटीकता, कम भाग, कोई द्वितीयक समायोजन और एक छोटी सी ढलान वाली सतह जैसी विशेषताएं हैं।

4. मानक ऑन-ऑफ फ़ंक्शन मॉड्यूल: मॉड्यूलर डिजाइन वसंत तंत्र, जिसमें दो कार्यात्मक मॉड्यूल शामिल हैं: समापन और खोलना;इसमें सुविधाजनक रखरखाव, त्वरित प्रतिस्थापन और कम रखरखाव समय की विशेषताएं हैं;समापन और ब्रेकिंग मॉड्यूल को बदलने के बाद पूरे सर्किट ब्रेकर के संचालन तंत्र के लिए कोई पुनरावृत्ति नहीं, जो रखरखाव के काम को कम कर सकता है

5. बेहतर handcart विनिमेयता और अनुकूलन क्षमता, स्थापना आकार और ZN85, VD4, और अन्य उत्पादों;मजबूत तोड़ने की क्षमता, लंबे समय से सेवा जीवन

सामान्य सेवा शर्त

1. परिवेश का तापमान: -15 ℃ - + 40 ℃, औसत तापमान 24 घंटों में 35 ℃ से अधिक नहीं है
2. समुद्र तल से ऊँचाई: m1000 मीटर;
3. सापेक्ष आर्द्रता: एक दिन की औसत आर्द्रता 95% से अधिक नहीं होनी चाहिए;एक महीने की औसत आर्द्रता 90% से अधिक नहीं होनी चाहिए;
4. संतृप्त वाष्प दबाव: एक दिन का औसत दबाव 2 से अधिक नहीं होना चाहिए। 2kPa, एक महीने की औसत आर्द्रता l.8kPa से अधिक नहीं होनी चाहिए;
5. पर्यावरण की स्थिति: इसे धूल, धुआं, रासायनिक क्षरण, दहनशील गैस और खारा धुएं के प्रदूषण वाले स्थानों पर स्थापित किया जाना चाहिए।

VS1-40.5 / ई तकनीकी पैरामीटर

यांत्रिक गुण पैरामीटर
