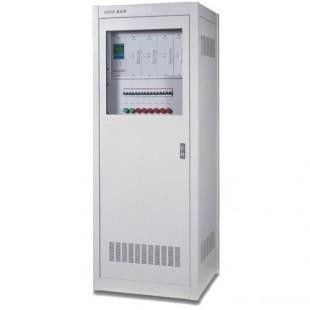

उत्पाद अवलोकन
डीसी स्क्रीन को डीबग करने के लिए, एसी पावर को यह जांचने के लिए चालू करें कि एसी दोहरी पावर स्विचिंग डिवाइस ठीक से काम कर रहा है या नहीं और क्या दोहरी पावर स्विचिंग डिवाइस के निचले हिस्से का वोल्टेज सामान्य है।एसी भाग को सामान्य रूप से जांचने के बाद, चार्ज मॉड्यूल के एसी स्विच को बंद करें, निरीक्षण करें कि क्या मॉड्यूल सामान्य रूप से शुरू होता है, और आउटपुट वोल्टेज और मॉड्यूल की ध्रुवता को मापता है।चार्जिंग मॉड्यूल सामान्य रूप से शुरू होने के बाद और आउटपुट वोल्टेज और ध्रुवता सही है, बैटरी पैक स्विच और प्रत्येक बस स्विच को चालू करें, मापें कि क्या बैटरी पैक स्विच, बंद बस और नियंत्रण बस के निचले हिस्से के वोल्टेज और ध्रुवता सही हैं, और निरीक्षण करते हैं कि क्या वाल्टमीटर चालू है।विरोधी।
मुख्य विशेषताएं
उच्च बुद्धि:
मॉनिटरिंग मॉड्यूल एक बड़े स्क्रीन वाले एलसीडी चीनी अक्षर डिस्प्ले, साउंड और लाइट अलार्म को अपनाता है।
सिस्टम के प्रत्येक भाग की पैरामीटर सेटिंग को निगरानी मॉड्यूल के माध्यम से किया जा सकता है।मॉड्यूल में आउटपुट वोल्टेज और करंट को सुचारू रूप से समायोजित करने का कार्य है और बैटरी चार्जिंग तापमान क्षतिपूर्ति का कार्य है।
कई विस्तार संचार बंदरगाहों के साथ, इसे विभिन्न स्मार्ट उपकरणों (जैसे बैटरी परीक्षक, इन्सुलेशन मॉनिटर डिवाइस, आदि) से जोड़ा जा सकता है।
आधुनिक बिजली इलेक्ट्रॉनिक्स और कंप्यूटर नेटवर्क प्रौद्योगिकी का संयोजन अप्राप्य ऑपरेशन का एहसास करने के लिए बिजली आपूर्ति प्रणाली के "रिमोट माप, रिमोट कंट्रोल, रिमोट सिग्नलिंग, और रिमोट समायोजन" के लिए समर्थन प्रदान करता है।
बैटरी स्वचालित प्रबंधन और सुरक्षा, बैटरी टर्मिनल वोल्टेज की वास्तविक समय में स्वचालित पहचान, चार्जिंग और डिस्चार्जिंग करंट, और बैटरी फ्लोइंग चार्ज का बुद्धिमान ऊर्जा नियंत्रण, बैटरी ओवर-वोल्टेज और ओवर-करंट एकैटो-ऑप्टिक अलार्म के साथ।
सिस्टम मॉनिटरिंग डिवाइस बिल्ट-इन इंसुलेशन मॉनिटरिंग, बैटरी डिटेक्शन, ग्राउंडिंग लाइन सिलेक्शन, बैटरी एक्टिवेशन, सिलिकॉन चेन वोल्टेज रेगुलेशन, सेंट्रल सिग्नल और अन्य फंक्शनल यूनिट्स को अपनाता है, जो यूजर्स के लिए बहुत सुविधाजनक हैं;सिस्टम अद्वितीय "वन-लाइन" वायरिंग तकनीक को अपनाता है, जो बड़ी क्षमता के लिए बहुत सुविधाजनक है। डीसी सिस्टम की आंतरिक वायरिंग उपयोगकर्ताओं के लिए बनाए रखने के लिए सुविधाजनक है।
● चार्जिंग मॉड्यूल प्राकृतिक शीतलन को अपनाता है, जो विफलताओं के बीच के समय में बहुत सुधार करता है, और अपेक्षाकृत कठोर वातावरण वाले स्थानों में उपयोग किया जा सकता है;
● चार्जिंग मॉड्यूल को बिजली के तहत प्लग और अनप्लग किया जा सकता है, जो औसत रखरखाव समय को बहुत कम करता है;
● नवीनतम अंतर्राष्ट्रीय सॉफ्ट-स्विचिंग तकनीक को अपनाएं, और मुख्य घटक उच्च-गुणवत्ता वाले ब्रांड-नाम उत्पादों को अपनाते हैं;
● हार्डवेयर कम-अंतर स्वतंत्र वर्तमान साझाकरण तकनीक, मॉड्यूल के बीच आउटपुट वर्तमान का अधिकतम असंतुलन% 5% से बेहतर है;
● विश्वसनीय बिजली संरक्षण और उच्च-स्तरीय विद्युत इन्सुलेशन सुरक्षा उपायों और इन्सुलेशन निगरानी डिवाइस सिस्टम और व्यक्तिगत सुरक्षा सुनिश्चित करने के लिए वास्तविक समय में सिस्टम के इन्सुलेशन की निगरानी करता है;
● निगरानी मॉड्यूल बड़े स्क्रीन एलसीडी टच स्क्रीन डिस्प्ले, वास्तविक व्यक्ति आवाज अलार्म को गोद ले;
● निगरानी कार्यक्रम वस्तु उन्मुख डिजाइन विचारों और मॉड्यूलर प्रोग्रामिंग को गोद ले, जो कार्यक्रम के रखरखाव और उन्नयन के लिए अनुकूल है;
● सिस्टम के प्रत्येक भाग की पैरामीटर सेटिंग को विस्तृत ऑनलाइन सहायता फ़ंक्शन के साथ निगरानी मॉड्यूल के माध्यम से किया जा सकता है;
● उन्नत कार्य जैसे कि आउटपुट वोल्टेज और करंट का स्वत: समायोजन, स्वचालित बैटरी तापमान मुआवजा आदि;
● बिजली आपूर्ति प्रणाली के "रिमोट माप, रिमोट कंट्रोल, रिमोट सिग्नलिंग, और रिमोट एडजस्टमेंट" का एहसास करने के लिए कंप्यूटर प्रौद्योगिकी के साथ आधुनिक पावर इलेक्ट्रॉनिक्स तकनीक का संयोजन और अप्राप्य ऑपरेशन का एहसास;
● स्वचालित बैटरी प्रबंधन और सुरक्षा, बैटरी टर्मिनल वोल्टेज की वास्तविक समय की स्वचालित निगरानी, चार्जिंग और डिस्चार्जिंग करंट, और बैटरी के साथ-साथ वोल्टेज और अंडर-वोल्टेज और ओवर-करंट एक्टेक्टो-ऑप्टिक अलार्म के साथ बैटरी समकारीकरण और फ्लोटिंग चार्ज का नियंत्रण।
● डिवाइस दूरस्थ रखरखाव और निदान-डीसी स्क्रीन निगरानी मॉड्यूल का एहसास करने के लिए सार्वजनिक टेलीफोन लाइन के माध्यम से कार्यक्रम का समर्थन कर सकता है।
तकनीकी
1) एसी माप सटीकता: 220V और 380V within 15% सीमा के भीतर accuracy 1.0%
2) डीसी माप सटीकता:
नियंत्रण बस वोल्टेज: 110V ~ 240V the 0.5% की सीमा के भीतर
संयुक्त बस वोल्टेज: 286V ~ 198V रेंज: 0.5%
चार्ज वोल्टेज: 286V ~ 198V रेंज 286 0.5% है
बैटरी वोल्टेज: 12.5V% 10%, रेंज .5 0.5% है
नियंत्रण माँ, चार्जिंग करंट: 10% Ie ~ 100% Ie% 0.5% के दायरे में
3) चार्जिंग कंट्रोल पैरामीटर: रेगुलेटर पोर्ट (DC) का आउटपुट वोल्टेज: 0 ~ 8.0V नियंत्रित (100mA)
4) तापमान का पता लगाने: 1 बैटरी कमरे के तापमान -40 ℃ ~ 125 ℃, 109 बैटरी तापमान निरीक्षण -55 ℃ ~ 125 ℃
5) बैटरी ऑनलाइन पहचान: 256-चैनल डीसी स्क्रीन योजनाबद्ध आरेख
6) इन्सुलेशन ऑनलाइन पता लगाने: 8 ~ 64 चैनलों, अनुकूलित किया जा सकता है
7) शाखा स्विच स्थिति का पता लगाने: 8 ~ 64 चैनल
8) सिलिकॉन श्रृंखला नियंत्रण: स्तर 5
9) दोष रिकॉर्ड: 64 रिकॉर्ड
10) रिले संपर्क: 220V / 2A
