उत्पाद विवरण:
|
| रेटिंग वोल्टेज: | 12KV | रेटिंग वर्तमान: | 630A |
|---|---|---|---|
| रेटिंग आवृत्ति: | 50 / 60Hz | मानक: | जीबी आईएसओ आईईसी |
| OEM / ODM: | ईमेल द्वारा पूछताछ | कारख़ाना: | पता है |
| हाई लाइट: | 12KV 630A गैस इंसुलेटेड स्विचगियर,RMU रिंग मेन यूनिट,आर्क एक्सटिंगुइशिंग रिंग मेन यूनिट |
||

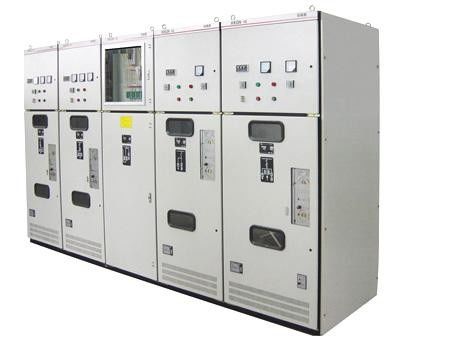

GB ISO 36KV गैस इंसुलेटेड स्विचगियर मीडियम वोल्टेज रिंग मेन यूनिट
उत्पाद परिचय
आम
डबल ओपन कॉन्टैक्ट्स, 3 वर्किंग-पोजिशन और रोटेटिंग कॉन्टैक्ट के साथ आर्क बुझाने वाले माध्यम के रूप में SF6 का उपयोग करने वाला यह RMU स्विचगियर जो एक प्रबलित संरचना के एपॉक्सी राल शेल में रखा गया है।प्रत्येक गैस बॉक्स को 0.045Mpa SF6 से भरे जाने से पहले हीलियम रिसाव का पता लगाना चाहिए (यह सुनिश्चित करने के लिए किसी भी रिसाव का निरीक्षण करें कि इसे लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है)।क्लासिक इंस्टॉलेशन "क्षैतिज" है, यानी केबल डिब्बे और बसबार डिब्बे के बीच स्टील विभाजन स्थापित करें।यह बसबार और केबल संयुक्त के बीच के अंतराल को सबसे कठोर सुरक्षा आवश्यकताओं को बनाता है।
मानक
तकनीकी डेटा
| नहीं। | मद | इकाई | पैरामीटर | |||
| 1 | रेटेड वोल्टेज | के। वी | 12 | 24 | 36 | |
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | |||
| 3 | मूल्यांकन वर्तमान | ए | ६३०(१२५०*) | |||
| 4 |
1min पावर आवृत्ति जोरदार प्रतिरोध |
भीगी भीगी | के। वी | 38 | 50 | 70 |
| सूखी | के। वी | 48 | 60 | 85 | ||
| 5 | बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125/150 | 170 | |
| 6 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (पीक) | केए | 80 | 63 | 63 | |
| 7 | रेटेड सक्रिय लोड और क्लोज सर्किट ब्रेकिंग करंट | ए | 63 | 50 | 50 | |
| 8 | रेटेड वर्तमान स्थानांतरण | ए | १७०० | १२०० | १२०० | |
| 9 | रेटेड शॉर्ट सर्किट करंट (पीक) बना रहा है | केए | 80 | 63 | 63 | |
| 10 | रेटेड केबल (लाइन) चार्जिंग ब्रेकिंग करंट | ए |
50 और 10 50/10 |
|||
| 1 1 | अर्थिंग फॉल्ट में केबल चार्ज ब्रेकिंग करंट | ए | 20 | 20 | 20 | |
| 12 | रेटेड वर्तमान का सामना (पीक) | केए | 80 | 63 | 63 | |
| १३ | शॉर्ट-टाइम करंट का सामना करना पड़ता है (2s) | केए | 25 | 20 | 20 | |
| 14 | तंत्र जीवन | बार | 5000 | 2000 | 2000 | |
नोट: शॉर्ट सर्किट ब्रेकिंग और पीक करंट के लिए फ्यूज प्लस संयोजन पर आधारित है based
