उत्पाद विवरण:
|
रेटेड वोल्टेज: | 12KV | मूल्यांकन वर्तमान: | 630-1250A |
---|---|---|---|
मूल्यांकन आवृत्ति: | 50 / 60Hz | प्रकार: | लोड स्विच यूनिट |
OEM / ODM: | कृपया अपने सीडीए चित्र साझा करें | मूल: | चीन |
हाई लाइट: | लोड स्विच गैस इंसुलेटेड स्विचगियर,12KV RMU गैस इंसुलेटेड स्विचगियर,SF6 गैस इंसुलेटेड स्विचगियर |

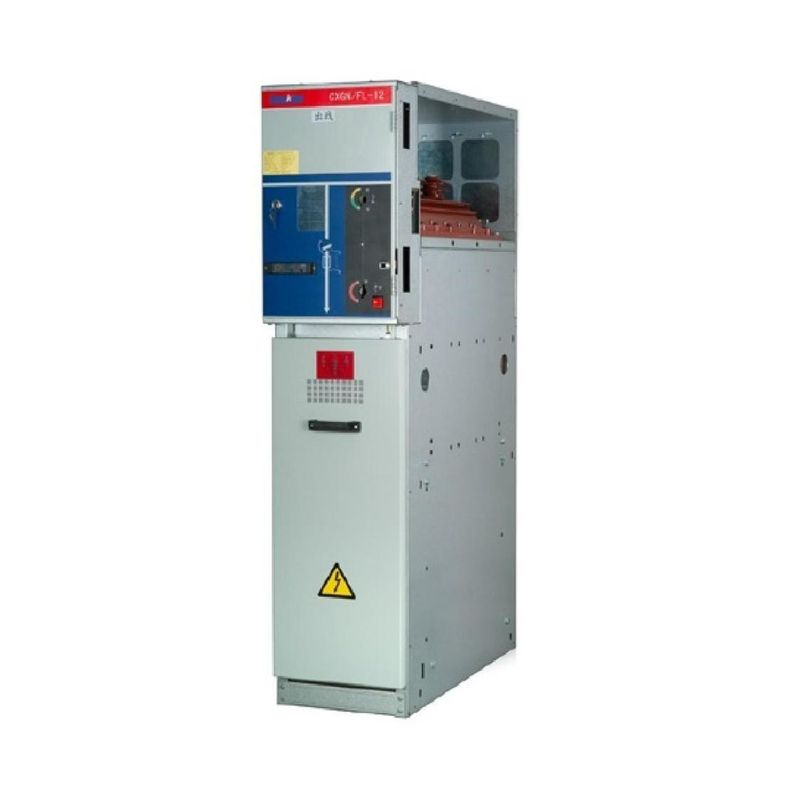

SF6 RMU HXGN15 लोड स्विच मॉड्यूल 12KV GIS GB ISO IEC
उत्पाद परिचय
आम
बिजली आपूर्ति कैबिनेट के लिए लोड स्विच को आम तौर पर सी मॉड्यूल कहा जाता है, जो आमतौर पर उच्च-वोल्टेज तीन-चरण पांच-तार अलमारियाँ में उपयोग किया जाता है।
लोड स्विच यूनिट जिसे सी-यूनिट कहा जाता है, में बस-बार, थ्री-स्टेशन लोड / अर्थ स्विच, थ्री-स्टेशन सिंगल स्प्रिंग ऑपरेटिंग मैकेनिज्म शामिल हैं, दो स्वतंत्र लोड स्विच और ग्राउंड, स्विच ऑपरेशन होल, लोड स्विच और अर्थिंग स्विच पोजिशन इंडिकेशन हैं। आवरण, आदि के भट्ठा वोल्टेज संकेतक को इंगित करता है।
सेवा वातावरण
तकनीकी डेटा
नहीं। | मद | इकाई | पैरामीटर | |||
1 | रेटेड वोल्टेज | के। वी | 12 | 24 | 36 | |
2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | |||
3 | मूल्यांकन वर्तमान | ए | ६३०(१२५०*) | |||
4 |
1min पावर आवृत्ति जोरदार प्रतिरोध |
भीगी भीगी | के। वी | 38 | 50 | 70 |
सूखी | के। वी | 48 | 60 | 85 | ||
5 | बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125/150 | 170 | |
6 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (पीक) | केए | 80 | 63 | 63 | |
7 | रेटेड सक्रिय लोड और क्लोज सर्किट ब्रेकिंग करंट | ए | 63 | 50 | 50 | |
8 | रेटेड वर्तमान स्थानांतरण | ए | १७०० | १२०० | १२०० | |
9 | रेटेड शॉर्ट सर्किट करंट (पीक) बना रहा है | केए | 80 | 63 | 63 | |
10 | रेटेड केबल (लाइन) चार्जिंग ब्रेकिंग करंट | ए |
50 और 10 50/10 |
|||
1 1 | अर्थिंग फॉल्ट में केबल चार्ज ब्रेकिंग करंट | ए | 20 | 20 | 20 | |
12 | रेटेड वर्तमान का सामना (पीक) | केए | 80 | 63 | 63 | |
१३ | शॉर्ट-टाइम करंट का सामना करना पड़ता है (2s) | केए | 25 | 20 | 20 | |
14 | तंत्र जीवन | बार | 5000 | 2000 | 2000 |
नोट: शॉर्ट सर्किट ब्रेकिंग और पीक करंट के लिए फ्यूज प्लस संयोजन पर आधारित है based
वैकल्पिक घटक:
इलेक्ट्रिक ऑपरेटिंग-एसी 220/110V;डीसी 24/48/110/220V
सहायक संपर्क 5 नहीं 5 एनसी
फ्यूज का पूरा सेट
एफटीयू संचार इंटरफ़ेस
