380 वी, 50/60 हर्ट्ज
मॉड्यूलर डिजाइन, आसान विधानसभा
संलग्नक: मैक्स।आईपी40
सीसीसी, आईएसओ 9 001, जीबी 7251, आईईसी 439
हमें अपना एसएलडी (सिंगल लाइन ड्रॉइंग) या आवश्यकताएं भेजें, हम आपके लिए स्विचगियर योजना तैयार करते हैं
आम

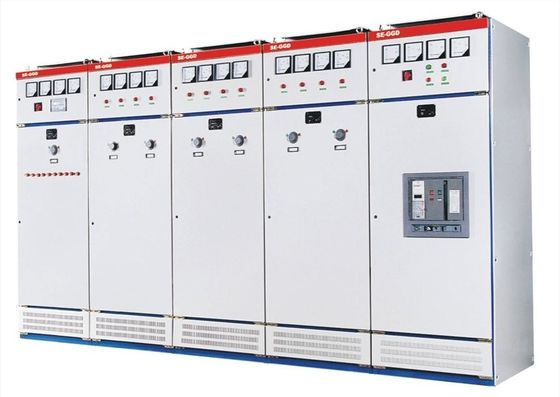

GGD लो-वोल्टेज स्विचगियर एक GGD टाइप AC लो-वोल्टेज पॉवर डिस्ट्रीब्यूशन कैबिनेट है, जिसका उपयोग फिक्स्ड वायरिंग लो-वोल्टेज पॉवर डिस्ट्रीब्यूशन कैबिनेट्स के लिए किया जाता है।इसे तीन प्रकारों में विभाजित किया गया है: GGD1GGD2GGD3, विभिन्न खंड वर्तमान क्षमताओं के साथ।
काम का माहौल
1. परिवेश का तापमान +40 ℃ से अधिक नहीं है और -5 ℃ से कम नहीं है।
2. जब उत्पाद स्थापित और उपयोग किया जाता है, तो उपयोग की जगह की ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।
3. आसपास की हवा की सापेक्षिक आर्द्रता 90% (+25 ℃) से अधिक नहीं है।
4. उपकरण को ऐसी जगह पर स्थापित किया जाना चाहिए जहां गंभीर कंपन और प्रभाव न हो, और ऐसी जगह पर जहां बिजली के घटक खराब न हों।
5. अधिकतम तापमान 40 डिग्री होने पर आसपास की हवा की सापेक्षिक आर्द्रता 5% से अधिक नहीं होती है, और कम तापमान पर एक बड़े सापेक्ष तापमान की अनुमति दी जाती है, जिसे किसके कारण माना जाना चाहिए
तापमान परिवर्तन कभी-कभी संक्षेपण प्रभाव उत्पन्न कर सकते हैं
6. उपकरण ऐसी जगह स्थापित किया गया है जहां कोई गंभीर कंपन और प्रभाव नहीं है, और जहां विद्युत घटक खराब नहीं होते हैं
7. जब उपयोगकर्ता की विशेष आवश्यकताएं होती हैं, तो इसे निर्माता के परामर्श से हल किया जा सकता है
विशेषताएं
1. उद्देश्य के अनुसार, इसे विभाजित किया गया है: बिजली प्राप्त कैबिनेट, बसबार कनेक्शन कैबिनेट, फीडर कैबिनेट, मोटर नियंत्रण कैबिनेट, प्रतिक्रियाशील बिजली मुआवजा कैबिनेट, प्रकाश बिजली वितरण कैबिनेट।
2. कैबिनेट संरचना:
(1) कैबिनेट फ्रेम को आंशिक रूप से वेल्डेड और 8MF कोल्ड-फॉर्मेड स्टील के साथ इकट्ठा किया जाता है।उत्पाद असेंबली की बहुमुखी प्रतिभा में सुधार के लिए फ्रेम में ई = 20 मिमी और ई = 100 मिमी के मॉड्यूल के अनुसार बढ़ते छेद हैं।
(२) ZMJ टाइप बसबार क्लैंप, जो उच्च लौ-मंदक पीपीओ सामग्री के साथ थर्मोफॉर्म किया जाता है, में उच्च यांत्रिक शक्ति और इन्सुलेशन के साथ एक मॉड्यूलर संरचना होती है।
(३) १००० मिमी और १२०० मिमी चौड़ी अलमारियाँ सामने की तरफ एक सममित डबल-डोर संरचना को अपनाती हैं, और ६०० मिमी और ८०० मिमी चौड़ी अलमारियाँ पूरे दरवाजे की संरचना को अपनाती हैं।कैबिनेट के पीछे एक सममित डबल-डोर संरचना को अपनाता है।दीवार के खिलाफ कैबिनेट संरचना स्थापित नहीं है।
(४) कैबिनेट का दरवाजा एक जस्ती शाफ्ट काज के साथ फ्रेम से जुड़ा है, जो स्थापना और जुदा करने के लिए सुविधाजनक है।दरवाजे के तह किनारे पर रबर के इंसर्ट हैं।
(५) ग्राउंडिंग knurled स्क्रू संरचना का उपयोग कैबिनेट में स्थापना भागों और फ्रेम के बीच एक पूर्ण ग्राउंडिंग सुरक्षा सर्किट बनाने के लिए किया जाता है।
(६) मुख्य बस के संयोजन और समायोजन की सुविधा के लिए आवश्यक होने पर कैबिनेट निकाय के शीर्ष कवर को हटाया जा सकता है।
