उत्पाद विवरण:
|
| वोल्टेज: | 12KV | वर्तमान: | 630A |
|---|---|---|---|
| ब्रेकिंग करंट: | 25kA | प्रकार: | निकाला |
| मानक: | जीबी, आईएसओ, आईईसी | कारख़ाना: | पता है |
| हाई लाइट: | वैक्यूम वीसीबी सर्किट ब्रेकर,12 केवी 630 ए वीसीबी सर्किट ब्रेकर,निकासी योग्य वैक्यूम सर्किट ब्रेकर |
||

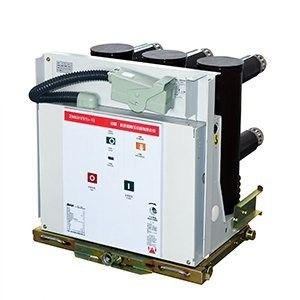

12KV 630A वैक्यूम सर्किट ब्रेकर VCB VS1 श्रृंखला
वोल्टेज: 12KV
वर्तमान: ६३०ए
ब्रेकिंग करंट: 25KA
प्रकार: वापस लेने योग्य
उत्पाद अवलोकन
VS1-श्रृंखला एम्बेडेड पोल।वैक्यूम सर्किट ब्रेकर 12kV, तीन-चरण AC 50Hz इनडोर स्विचगियर पर लागू होते हैं और औद्योगिक और खनन प्रतिष्ठान ट्रांसफार्मर सबस्टेशन उपकरण के लिए सुरक्षा और नियंत्रण इकाइयों के रूप में काम कर सकते हैं।अपने स्प्रिंग ऑपरेटिंग मैकेनिज्म के लिए मॉड्यूलर और स्वतंत्र-फ्रेम डिज़ाइन के साथ, VS1-Series सर्किट ब्रेकर KYN28-12 (24) मिड-सेट और फिक्स्ड स्विचगियर के साथ काम कर सकते हैं।ये सर्किट ब्रेकर ट्रक के साथ एक ठेला इकाई के रूप में निश्चित स्थापना और संयोजन दोनों के अधीन हैं
वीएस1-सीरीज सर्किट ब्रेकर में उच्च स्थिरता और उच्च विश्वसनीयता है
तंत्र के संदर्भ में, वीएस1-श्रृंखला वैक्यूम सर्किट ब्रेकर को ट्रांसमिशन भागों के लिए विशेष अनुकूलन दिया जाता है।मॉड्यूलर स्प्रिंग मैकेनिज्म में सुविधाजनक रखरखाव, शॉर्ट पावर-ऑफ रखरखाव, भागों की उच्च बहुमुखी प्रतिभा, और वैक्यूम इंटरप्टर्स के साथ बेहतर संगतता जैसे फायदे हैं जो तकनीकी मानकों में काफी सुधार करते हैं और अधिक उत्कृष्ट प्रदर्शन प्रदान करते हैं।
सामान्य सेवा शर्त
| ऊंचाई | ≤1000m | |
| परिवेश का तापमान | मैक्स | +40℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे 95% | |
| 1 महीना 90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे 2.2kpa | |
| 1 महीना 1.8kpa | ||
तकनीकी मापदंड
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | रों | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| २३ | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | रों | 15 | ||||||
