उत्पाद विवरण:
|
| वोल्टेज: | 12KV | वर्तमान: | 630A |
|---|---|---|---|
| ब्रेकिंग करंट: | 25kA | प्रकार: | फिक्स्ड |
| मूल: | चीन | कारख़ाना: | पता है |
| हाई लाइट: | फिक्स्ड टाइप वीसीबी सर्किट ब्रेकर,25 केए स्पेसिंग वीसीबी सर्किट ब्रेकर,12 केवी स्पेसिंग वीसीबी सर्किट ब्रेकर |
||

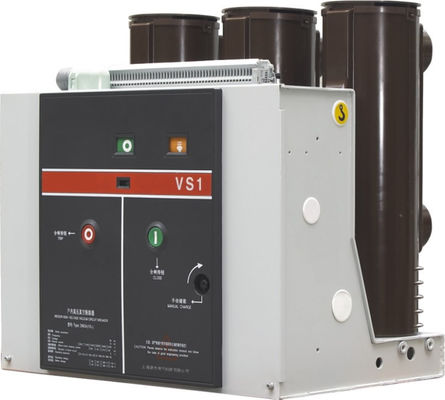

VS1-12 निश्चित प्रकार 205 चरण रिक्ति वैक्यूम सर्किट ब्रेकर 12KV 630A
वोल्टेज: 12KV
वर्तमान: ६३०ए
ब्रेकिंग करंट: 20KA
प्रकार: फिक्स्ड
उत्पाद अवलोकन
वीएस1-सीरीज सर्किट ब्रेकर उन्नत डिजाइन अवधारणा के आधार पर नॉकॉन्ग द्वारा स्वतंत्र रूप से विकसित किए गए हैं;यह एक मॉड्यूलर तंत्र को अपनाता है, जो स्थापना, रखरखाव, परीक्षण और संचालन के लिए आसान है।पारंपरिक VS1 सर्किट ब्रेकर की तुलना में।इसमें उच्च संचालन स्थिरता, उच्च सुरक्षा और विस्तारित सेवा जीवन है।उत्पाद 12kv और 24kV बिजली पारेषण और वितरण प्रणालियों में ग्राहकों की मांग को पूरा कर सकता है, जो कि बिजली, ऊर्जा, पेट्रोकेमिकल इंजीनियरिंग, धातु विज्ञान, निर्माण, यातायात, भवन और पर्यावरण संरक्षण के साथ-साथ बड़े पैमाने के उद्यमों में बड़े पैमाने पर लागू होता है। और राष्ट्रीय प्रमुख परियोजनाएं
तकनीकी मापदंड
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | रों | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| २३ | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | रों | 15 | ||||||
ऑपरेशन सुरक्षा
