उत्पाद विवरण:
|
| वोल्टेज: | 12KV | वर्तमान: | 2000A |
|---|---|---|---|
| ब्रेकिंग करंट: | 20-25KA | प्रकार: | फिक्स्ड |
| मानक: | जीबी, आईईसी, आईएसओ | कारख़ाना: | पता है |
| हाई लाइट: | 20KA ब्रेकिंग VCB सर्किट ब्रेकर,IEC इंडोर स्विचगियर VCB सर्किट ब्रेकर,2000A फिक्स्ड सर्किट ब्रेकर |
||

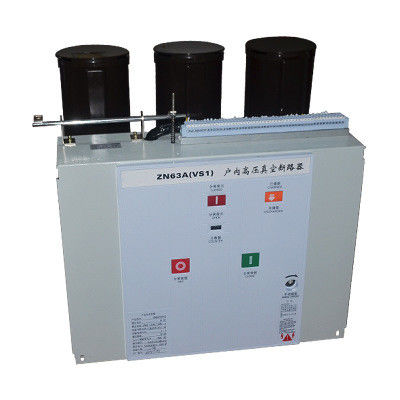

12KV 2000A निश्चित प्रकार के इनडोर VCB 205 चरण रिक्ति VS1-12
वोल्टेज: 12KV
वर्तमान: 2000A
ब्रेकिंग करंट: 20KA
प्रकार: फिक्स्ड
चरण रिक्ति: 205
उत्पाद अवलोकन
वैक्यूम सर्किट ब्रेकर 12kV, तीन-चरण AC 50Hz इनडोर स्विचगियर के लिए उपयुक्त है, और औद्योगिक और खनन उद्यमों में सबस्टेशन उपकरण के लिए सुरक्षा और नियंत्रण इकाई के रूप में उपयोग किया जा सकता है।VS1 सीरीज सर्किट ब्रेकर का स्प्रिंग ऑपरेटिंग मैकेनिज्म मॉड्यूलर और स्वतंत्र फ्रेम डिजाइन को अपनाता है, जिसे KYN28-12 (24) सेंट्रल और फिक्स्ड स्विचगियर के साथ संचालित किया जा सकता है।इन सर्किट ब्रेकरों को ट्रॉली इकाई के रूप में ट्रक के साथ निश्चित रूप से स्थापित या असेंबल किया जा सकता है
VS1-श्रृंखला सर्किट ब्रेकर क्लास M2.c2 और E2 मॉडल हैं
Vs1-Series सर्किट ब्रेकर पर्यावरण के लिए उपलब्ध है।रखरखाव से मुक्त और लगातार संचालन में सक्षम।पारंपरिक सर्किट ब्रेकर उत्पादों की तुलना में।इन ब्रेकरों की यांत्रिक सहनशक्ति 10, 000 ऑप्स से बढ़कर 20 000 ऑप्स हो गई है, जिसमें भारी सुधार हुआ है।कैपेसिटिव करंट ब्रेकिंग के लिए टाइप टेस्ट असाधारण रूप से कम रेस्ट्राइक प्रायिकता दिखाता है।इन उत्पादों में लंबे समय तक विद्युत सहनशक्ति और मुफ्त रखरखाव की सुविधा है।
तकनीकी मापदंड
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | रों | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| २३ | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | रों | 15 | ||||||
