उत्पाद विवरण:
|
| वोल्टेज: | 12KV | वर्तमान: | 630-2000 ए |
|---|---|---|---|
| ब्रेकिंग करंट: | 20-25KA | प्रकार: | फिक्स्ड |
| चरण रिक्ति: | 310 | कारख़ाना: | पता है |
| हाई लाइट: | फिक्स्ड 12KV सर्किट ब्रेकर,310 फेज स्पेसिंग सर्किट ब्रेकर,मॉड्यूलराइज्ड मैकेनिज्म 12KV सर्किट ब्रेकर |
||

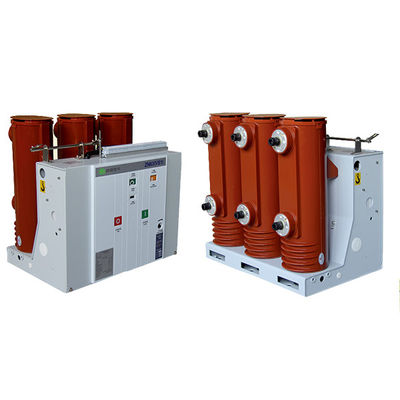

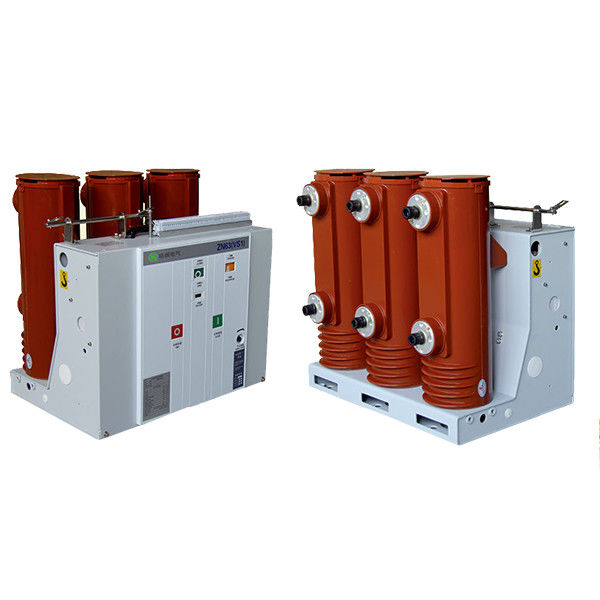

310 फेज स्पेसिंग फिक्स्ड 12KV सर्किट ब्रेकर मॉड्यूलर मैकेनिज्मized
वोल्टेज: 12KV
वर्तमान: 630-2000A
ब्रेकिंग करंट: 20KA
प्रकार: फिक्स्ड
चरण रिक्ति: 310
उत्पाद अवलोकन
VS1 श्रृंखला सर्किट ब्रेकर पूरी तरह से स्वतंत्र रूप से उन्नत डिजाइन अवधारणाओं के आधार पर Knkong द्वारा विकसित किया गया है;यह आसान स्थापना, रखरखाव, परीक्षण और संचालन के लिए एक मॉड्यूलर तंत्र को अपनाता है।पारंपरिक VS1 सर्किट ब्रेकर की तुलना में।इसमें उच्च परिचालन स्थिरता, उच्च सुरक्षा और लंबी सेवा जीवन है।यह उत्पाद 12kV और 24kV बिजली पारेषण और वितरण प्रणाली में ग्राहकों की आवेदन आवश्यकताओं को पूरा कर सकता है और व्यापक रूप से विद्युत शक्ति, ऊर्जा, पेट्रोकेमिकल, धातु विज्ञान, विनिर्माण, परिवहन, निर्माण, पर्यावरण संरक्षण, और अन्य उद्योगों के साथ-साथ बड़े उद्यमों में उपयोग किया जाता है। और राष्ट्रीय प्रमुख परियोजनाएं
वीएस1-सीरीज सर्किट ब्रेकर में उच्च स्थिरता और उच्च विश्वसनीयता है
वीएस1 श्रृंखला वैक्यूम सर्किट ब्रेकर की व्यवस्था को ट्रांसमिशन घटकों के लिए विशेष रूप से अनुकूलित किया गया है।मॉड्यूलर स्प्रिंग मैकेनिज्म में सुविधाजनक रखरखाव, बिजली की विफलता के बाद कम रखरखाव समय और भागों की मजबूत बहुमुखी प्रतिभा के फायदे हैं।इसमें वैक्यूम इंटरप्रेटर के साथ अच्छी संगतता है, तकनीकी मापदंडों में बहुत सुधार होता है, और इसमें अधिक उत्कृष्ट प्रदर्शन होता है।
तकनीकी मापदंड
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | रों | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| २३ | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | रों | 15 | ||||||
