उत्पाद विवरण:
|
| वोल्टेज: | 12KV | वर्तमान: | 630-2000 ए |
|---|---|---|---|
| ब्रेकिंग करंट: | 20-25KA | प्रकार: | फिक्स्ड |
| चरण रिक्ति: | 205-310 | ब्रांड: | पता है |
| हाई लाइट: | 25KA फिक्स्ड सर्किट ब्रेकर,205 फेज स्पेसिंग सर्किट ब्रेकर,12KV फिक्स्ड सर्किट ब्रेकर |
||

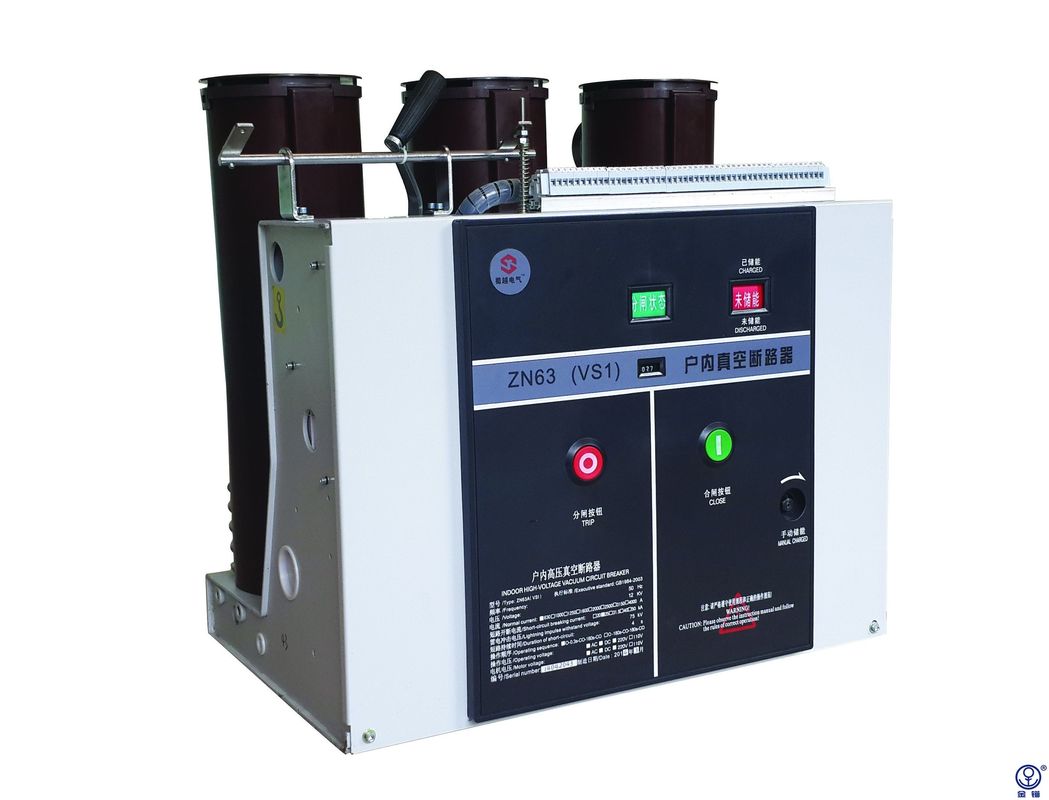

205 फेज स्पेसिंग 25KA ब्रेकिंग फिक्स्ड सर्किट ब्रेकर
वोल्टेज: 12KV
वर्तमान: 630-2000A
ब्रेकिंग करंट: 20KA
प्रकार: फिक्स्ड
चरण रिक्ति: 205-310
उत्पाद अवलोकन
VS1-Series सर्किट ब्रेकर स्वतंत्र रूप से उन्नत डिजाइन अवधारणा के आधार पर Knkong द्वारा विकसित किया गया है;यह एक मॉड्यूलर तंत्र को अपनाता है, जो स्थापना, रखरखाव, परीक्षण और संचालन के लिए आसान है।पारंपरिक VS1 सर्किट ब्रेकर की तुलना में।इसमें उच्च संचालन स्थिरता, उच्च सुरक्षा और विस्तारित सेवा जीवन है।उत्पाद 12kv और 24kV बिजली पारेषण और वितरण प्रणालियों में आवेदन के लिए ग्राहक की मांग को पूरा कर सकता है, जो कि बिजली, ऊर्जा, पेट्रोकेमिकल इंजीनियरिंग, धातु विज्ञान, निर्माण, यातायात, भवन और पर्यावरण संरक्षण जैसे उद्योगों में बड़े पैमाने पर लागू होता है। उद्यमों और राष्ट्रीय प्रमुख परियोजनाओं।
वीएस1-सीरीज सर्किट ब्रेकर में उच्च स्थिरता और उच्च विश्वसनीयता है
तंत्र के संदर्भ में, वीएस1-श्रृंखला वैक्यूम सर्किट ब्रेकर को ट्रांसमिशन भागों के लिए विशेष अनुकूलन दिया जाता है।मॉड्यूलर स्प्रिंग मैकेनिज्म में सुविधाजनक रखरखाव, शॉर्ट पावर-ऑफ रखरखाव, भागों की उच्च बहुमुखी प्रतिभा, और वैक्यूम इंटरप्टर्स के साथ बेहतर संगतता जैसे फायदे हैं जो तकनीकी मानकों में काफी सुधार करते हैं और अधिक उत्कृष्ट प्रदर्शन प्रदान करते हैं।
सामान्य सेवा शर्त
| ऊंचाई | ≤1000m | |
| परिवेश का तापमान | मैक्स | +40℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे 95% | |
| 1 महीना 90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे 2.2kpa | |
| 1 महीना 1.8kpa | ||
सौर विकिरण नगण्य है।स्विचगियर और नियंत्रण गियर के बाहर से कंपन नगण्य है।परिवेशी वायु में धूल के धुएं, संक्षारक या दहनशील गैसों, भाप या धुंध का कोई स्पष्ट प्रदूषण नहीं है
विशेष सेवा शर्त
निर्माता और उपयोगकर्ता द्वारा विशेष परिचालन शर्तों पर सहमति व्यक्त की जानी चाहिए निर्माता को प्रत्येक विशेष परिचालन स्थिति के बारे में अग्रिम रूप से परामर्श लेना चाहिए:
1000m . से अधिक साइट की ऊंचाई
- हवा की ढांकता हुआ ताकत में कमी के लिए अनुमति दें
- या पठारी प्रकार के सर्किट ब्रेकर का आदेश दिया जाना चाहिए, जो मिलेंगे
संबंधित इन्सुलेशन आवश्यकताओं।
परिवेश के तापमान में वृद्धि
- वर्तमान वहन क्षमता कम हो जाती है
- गर्मी लंपटता के लिए अतिरिक्त वेंटिलेशन प्रदान करें
आईईसी ६२२७१-१ में धारा २.२ के अनुसार निर्माता के साथ अन्य बातों पर विचार किया जाना चाहिए
वीएस1-सीरीज सर्किट ब्रेकर में उच्च स्थिरता और उच्च विश्वसनीयता है
तंत्र के संदर्भ में, वीएस1-श्रृंखला वैक्यूम सर्किट ब्रेकर को ट्रांसमिशन भागों के लिए विशेष अनुकूलन दिया जाता है।मॉड्यूलर स्प्रिंग मैकेनिज्म में सुविधाजनक रखरखाव, शॉर्ट पावर-ऑफ रखरखाव, भागों की उच्च बहुमुखी प्रतिभा, और वैक्यूम इंटरप्टर्स के साथ बेहतर संगतता जैसे फायदे हैं जो तकनीकी मानकों में काफी सुधार करते हैं और अधिक उत्कृष्ट प्रदर्शन प्रदान करते हैं।
तकनीकी मापदंड
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | रों | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| २३ | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | AC110/220, DC110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | रों | 15 | ||||||
