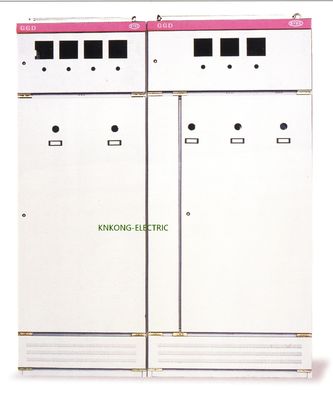

380V लो वोल्टेज स्विचगियर GGD टाइप लाइटिंग कंट्रोल स्विच पैनल

380V लो वोल्टेज स्विचगियर GGD टाइप लाइटिंग कंट्रोल स्विच पैनल

380V लो वोल्टेज स्विचगियर GGD टाइप लाइटिंग कंट्रोल स्विच पैनल
380V लो वोल्टेज स्विचगियर GGD टाइप लाइटिंग कंट्रोल स्विच पैनल

बड़ी छवि :  380V लो वोल्टेज स्विचगियर GGD टाइप लाइटिंग कंट्रोल स्विच पैनल

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: KNKONG
प्रमाणन: CCC ISO9001 GB7251 IEC439
मॉडल संख्या: GGD
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: मानक निर्यात पैकेजिंग
प्रसव के समय: 15 कार्य दिवस
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: प्रति माह 500 यूनिट

380V लो वोल्टेज स्विचगियर GGD टाइप लाइटिंग कंट्रोल स्विच पैनल

वर्णन
वॉकिंग वोल्टेज: 380V . के तहत कार्य आवृत्ति: 50/60 हर्ट्ज
का उपयोग करते हुए: मोटर / प्रकाश नियंत्रण तना हुआ: CCC ISO9001 GB7251 IEC439
OEM / ODM: ईमेल द्वारा पूछताछ कारख़ाना: कोंकोंग-इलेक्ट्रिक
हाई लाइट:

GGD टाइप लाइटिंग कंट्रोल स्विच पैनल

,

380V लो वोल्टेज स्विचगियर

,

IP40 लाइटिंग कंट्रोल LV स्विचगियर

380V GGD प्रकार मोटर / प्रकाश नियंत्रण स्विच पैनल

अधिकतम 380V, अधिकतम 3150A  50/60 हर्ट्ज
संलग्नक: IP40
सीसीसी, आईएसओ 9 001, जीबी 7251, आईईसी 439
हमें अपना एसएलडी (सिंगल लाइन ड्रॉइंग) या आवश्यकताएं भेजें, हम आपके लिए स्विचगियर योजना तैयार करते हैं

आम

चीन नॉकॉन्ग-इलेक्ट्रिक कारख़ाना ने एसी 50 हर्ट्ज, अधिकतम वोल्टेज 380 वी, और वर्तमान 1000 ए से 3150 ए की बिजली वितरण प्रणाली में बिजली संयंत्रों, सबस्टेशनों, कारखानों और खनन उद्यमों आदि के बिजली उपयोगकर्ताओं के लिए जीजीडी प्रकार एसी कम वोल्टेज बिजली वितरण बनाया। , रूपांतरण, वितरण और नियंत्रण उद्देश्यों के लिए बिजली वितरण उपकरण के लिए बिजली, प्रकाश और विद्युत ऊर्जा के रूप में।

स्थापित करें और उपयोग करें
1. उत्पाद की स्थापना स्थापना आरेख के अनुसार की जानी चाहिए।नींव चैनल स्टील और बोल्ट उपयोगकर्ता द्वारा तैयार किए जाने चाहिए।जब मुख्य बसबार स्थापित किया जाता है, तो लैप की सतह की मरम्मत की जानी चाहिए और समतल, साफ और तटस्थ पेट्रोलियम जेली या अन्य उपायों के साथ लेपित किया जाना चाहिए, और फिर बोल्ट के साथ तय किया जाना चाहिए।
2. स्थापना के बाद उत्पाद के संचालन में आने से पहले निम्नलिखित मदों का निरीक्षण और परीक्षण किया जाएगा।
ए जांचें कि क्या कैबिनेट बॉडी की सतह का रंग छील रहा है, और क्या कैबिनेट सूखा और साफ है
बी। क्या विद्युत घटकों का संचालन तंत्र लचीला है, और कोई जाम या अत्यधिक परिचालन बल नहीं होना चाहिए
सी. क्या मुख्य विद्युत उपकरणों का ऑन-ऑफ विश्वसनीय और सटीक है, और क्या सहायक संपर्कों का ऑन-ऑफ विश्वसनीय और सटीक है
D. क्या उपकरण का संकेत और ट्रांसफार्मर का परिवर्तन और ध्रुवता सही है
ई। क्या बस कनेक्शन अच्छा है, क्या इन्सुलेशन समर्थन, स्थापना भागों और सहायक उपकरण मजबूती से और मज़बूती से स्थापित हैं
क्या एफ सहायक संपर्क आवश्यकताओं को पूरा करता है, क्या फ्यूज का फ्यूज कोर विनिर्देश सही है, क्या रिले का सेटिंग मूल्य डिजाइन आवश्यकताओं को पूरा करता है, और क्या कार्रवाई सटीक है
क्या जी सर्किट के संपर्क विद्युत योजनाबद्ध आरेख की आवश्यकताओं को पूरा करते हैं
एच क्या सुरक्षा सर्किट सिस्टम आवश्यकताओं को पूरा करता है
मैं कम से कम 1 megohm के निरपेक्ष प्रतिरोध मान को मापने के लिए 500V megohmmeter का उपयोग करता हूं।

विशेषताएं
1. उद्देश्य के अनुसार, इसे बिजली प्राप्त कैबिनेट, बसबार कनेक्शन कैबिनेट, फीडर कैबिनेट, मोटर नियंत्रण कैबिनेट, प्रतिक्रियाशील बिजली मुआवजा कैबिनेट, प्रकाश बिजली वितरण कैबिनेट में बांटा गया है।
2. कैबिनेट संरचना:
(1) कैबिनेट फ्रेम को आंशिक रूप से वेल्डेड और 8MF कोल्ड-फॉर्मेड स्टील के साथ इकट्ठा किया जाता है।उत्पाद असेंबली की बहुमुखी प्रतिभा में सुधार के लिए फ्रेम में ई = 20 मिमी और ई = 100 मिमी के मॉड्यूल के अनुसार बढ़ते छेद हैं।
(२) ZMJ टाइप बसबार क्लैंप, जो उच्च लौ-मंदक पीपीओ सामग्री के साथ थर्मोफॉर्म किया जाता है, में उच्च यांत्रिक शक्ति और इन्सुलेशन के साथ एक मॉड्यूलर संरचना होती है।
(३) १००० मिमी और १२०० मिमी चौड़ी अलमारियाँ सामने की तरफ सममित डबल-डोर संरचना को अपनाती हैं, और ६०० मिमी और ८०० मिमी चौड़ी अलमारियाँ पूरे दरवाजे की संरचना को अपनाती हैं।कैबिनेट के पीछे एक सममित डबल-डोर संरचना को अपनाता है।दीवार के खिलाफ कैबिनेट संरचना स्थापित नहीं है।
(४) कैबिनेट का दरवाजा एक जस्ती शाफ्ट काज के साथ फ्रेम से जुड़ा है, जो स्थापना और जुदा करने के लिए सुविधाजनक है।दरवाजे के तह किनारे पर रबर के इंसर्ट हैं।
(५) ग्राउंडिंग knurled स्क्रू संरचना का उपयोग कैबिनेट में स्थापना भागों और फ्रेम के बीच एक पूर्ण ग्राउंडिंग सुरक्षा सर्किट बनाने के लिए किया जाता है।
(६) मुख्य बस के संयोजन और समायोजन की सुविधा के लिए आवश्यक होने पर कैबिनेट निकाय के शीर्ष कवर को हटाया जा सकता है।
