उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 12-24KV | वर्तमान कार्य: | अधिकतम 2000ए |
|---|---|---|---|
| ब्रेकिंग करंट: | अधिकतम 25KA | प्रकार: | फिक्स्ड |
| चरण रिक्ति: | 205-310 | ब्रांड: | कोंकोंग-इलेक्ट्रिक |
| हाई लाइट: | 25KA ब्रेकिंग VCB सर्किट ब्रेकर,फिक्स्ड VCB सर्किट ब्रेकर,205mm फेज स्पेसिंग VCB सर्किट ब्रेकर |
||

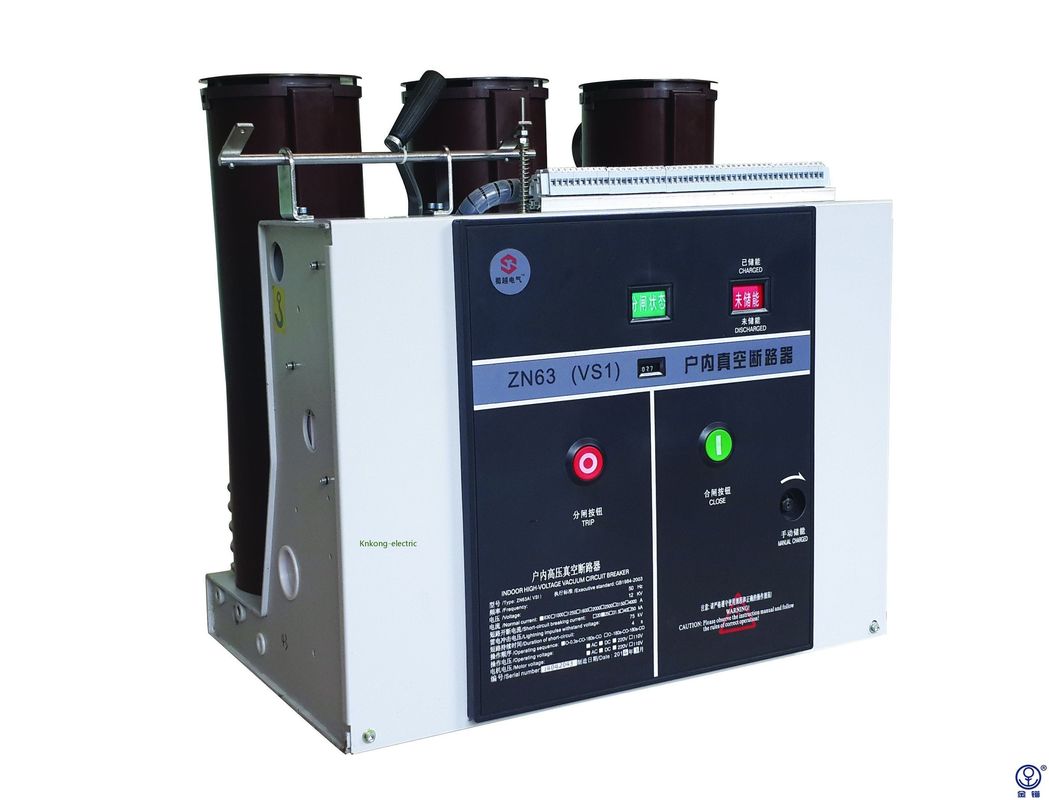

205mm फेज स्पेसिंग 25KA ब्रेकिंग फिक्स्ड वैक्यूम सर्किट ब्रेकर VS1
वोल्टेज: 12-24KV
वर्तमान: अधिकतम 2000A
ब्रेकिंग करंट: अधिकतम 25KA
प्रकार: फिक्स्ड
चरण रिक्ति: 205-310 मिमी
उत्पाद अवलोकन
VS1 सर्किट ब्रेकर स्वतंत्र रूप से Knkong द्वारा विकसित किया गया है और एक मॉड्यूलर तंत्र को अपनाता है।पारंपरिक VS1 सर्किट ब्रेकर की तुलना में, इसे स्थापित करना, बनाए रखना, परीक्षण करना और संचालित करना आसान है।इसमें उच्च परिचालन स्थिरता, उच्च सुरक्षा और लंबी सेवा जीवन है।यह उत्पाद 12kV और 24kV बिजली पारेषण और वितरण प्रणाली में ग्राहकों की आवेदन आवश्यकताओं को पूरा कर सकता है और पारंपरिक यूरोपीय ब्रांडों को बदलने के लिए व्यापक रूप से उपयोग किया जाता है।
वीएस1-सीरीज सर्किट ब्रेकर में उच्च स्थिरता और उच्च विश्वसनीयता है
ब्रेकिंग तंत्र के संदर्भ में, वीएस1 श्रृंखला वैक्यूम सर्किट ब्रेकर में ट्रांसमिशन घटकों को अनुकूलित किया गया है।स्प्रिंग मैकेनिज्म का मॉडर्नाइजेशन इसे बनाए रखना आसान बनाता है, बिजली की विफलता के लिए कम रखरखाव का समय और भागों की मजबूत बहुमुखी प्रतिभा है।सहकर्मी के वैक्यूम इंटरप्रेटर में बेहतर संगतता और बेहतर प्रदर्शन है।
सामान्य सेवा शर्त
| ऊंचाई | ≤1000m | |
| परिवेश का तापमान | मैक्स | +40℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे 95% | |
| 1 महीना 90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे 2.2kpa | |
| 1 महीना 1.8kpa | ||
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| 23 | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | AC110/220, DC110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | एस | 15 | ||||||
