उत्पाद विवरण:
|
| वोल्टेज: | 12KV-24KV | वर्तमान: | ६३०ए १२५०ए २०००ए |
|---|---|---|---|
| ब्रेकिंग करंट: | 25KA | प्रकार: | फिक्स्ड |
| मानक: | जीबी, आईईसी, आईएसओ | कारख़ाना: | कोंकोंग-इलेक्ट्रिक |
| हाई लाइट: | 12KV इंडोर VCB सर्किट ब्रेकर,एंबेडेड पोल VCB सर्किट ब्रेकर,VCB सर्किट ब्रेकर 25KA |
||

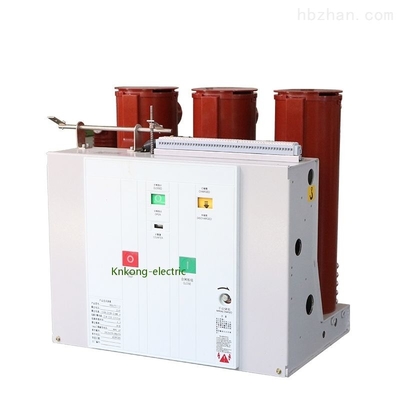

12KV 1250A एम्बेडेड पोल के साथ इंडोर टाइप वैक्यूम सर्किट ब्रेकर
वोल्टेज: 12KV 24KV
वर्तमान: ६३०ए १२५०ए २०००ए
ब्रेकिंग करंट: 20KA
प्रकार: फिक्स्ड
उत्पाद अवलोकन
VS1-श्रृंखला एम्बेडेड पोल।वैक्यूम सर्किट ब्रेकर का उपयोग 12kV, 24KV तीन-चरण AC 50Hz / 60Hz इनडोर स्विचगियर के लिए किया जाता है, और यह औद्योगिक और खनन उद्यमों और सबस्टेशन उपकरणों के लिए सबसे अच्छी सुरक्षा और नियंत्रण इकाई है।VS1 सीरीज सर्किट ब्रेकर का स्प्रिंग ऑपरेटिंग मैकेनिज्म मॉड्यूलर और स्वतंत्र फ्रेम डिजाइन है, जो KYN28-12 (24) सेंट्रल और फिक्स्ड स्विचगियर के लिए उपयुक्त है।इन सर्किट ब्रेकरों को या तो निश्चित रूप से स्थापित किया जा सकता है या हाथ से धक्का देकर इकट्ठा किया जा सकता है।
VS1 श्रृंखला सर्किट ब्रेकर इसकी मॉड्यूलर संरचना के कारण स्थापित करना, बनाए रखना, परीक्षण करना और संचालित करना आसान है।पारंपरिक सर्किट ब्रेकरों की तुलना में, वीएस1 अधिक स्थिर, सुरक्षित और लंबे समय तक सेवा जीवन चलाता है।VS1 बिजली, ऊर्जा, पेट्रोकेमिकल, धातु विज्ञान, विनिर्माण, परिवहन, निर्माण, पर्यावरण संरक्षण और अन्य उद्योगों में 12kV और 24kV विद्युत पारेषण और वितरण अनुप्रयोगों को पूरा कर सकता है।
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| 23 | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | एस | 15 | ||||||
