उत्पाद विवरण:
|
| रनिंग वोल्टेज: | नियमित 12KV | वर्तमान चल रहा है: | अधिकतम 2000ए |
|---|---|---|---|
| ब्रेकिंग करंट: | 20-25KA | प्रकार: | फिक्स्ड |
| मानक: | जीबी, आईईसी, आईएसओ | कारख़ाना: | कोंकोंग-इलेक्ट्रिक |
| हाई लाइट: | 20KA ब्रेकिंग स्विचगियर सर्किट ब्रेकर,इनडोर स्विचगियर सर्किट ब्रेकर,फिक्स्ड टाइप स्विचगियर सर्किट ब्रेकर |
||

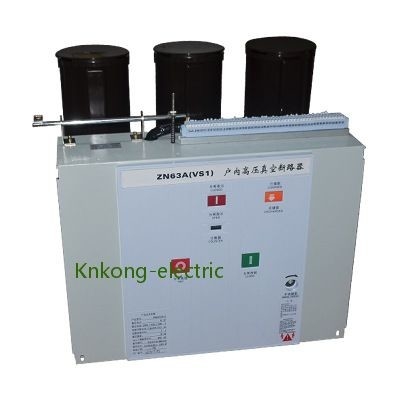

20KA वैक्यूम सर्किट ब्रेकर निश्चित प्रकार VS1 श्रृंखला का उपयोग करके इनडोर प्रकार के स्विचगियर को तोड़ना
वोल्टेज: नियमित 12KV
वर्तमान: अधिकतम 2000A
ब्रेकिंग करंट: 20KA
प्रकार: फिक्स्ड
चरण रिक्ति: 205
उत्पाद अवलोकन
VS1 वैक्यूम सर्किट ब्रेकर का उपयोग 12kV, 24KV तीन-चरण AC 50/60Hz इनडोर स्विचगियर में किया जाता है, और इसका उपयोग औद्योगिक और खनन उद्यमों और सबस्टेशन उपकरणों की सुरक्षा और नियंत्रण के लिए किया जा सकता है।VS1 श्रृंखला सर्किट ब्रेकर का स्प्रिंग ऑपरेटिंग मैकेनिज्म एक मॉड्यूलर स्वतंत्र फ्रेम डिज़ाइन है, जिसे KYN28-12 (24) केंद्रीकृत और निश्चित स्विच कैबिनेट में स्थापित किया गया है।VS1 सर्किट ब्रेकर को ट्रॉली के साथ संयोजन में निश्चित रूप से स्थापित या उपयोग किया जा सकता है।
VS1-श्रृंखला सर्किट ब्रेकर क्लास M2.c2 और E2 मॉडल हैं
VS1 श्रृंखला सर्किट ब्रेकर रखरखाव-मुक्त हैं और इन्हें अक्सर संचालित किया जा सकता है।पारंपरिक सर्किट ब्रेकर उत्पादों की तुलना में, वीएस1 सर्किट ब्रेकर के यांत्रिक स्थायित्व को 10,000 ऑप्स से बढ़ाकर 20,000 ऑप्स कर दिया गया है, जो एक बहुत बड़ा सुधार है।कैपेसिटिव करंट रुकावट का प्रकार परीक्षण पुन: उत्पन्न होने की बहुत कम संभावना दर्शाता है।VS1 में एक लंबा विद्युत जीवन और मुफ्त रखरखाव है।
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| 23 | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | एस | 15 | ||||||
