उत्पाद विवरण:
|
| वोल्टेज: | 12KV से 24KV . तक | वर्तमान: | 630A से 2000A . तक |
|---|---|---|---|
| ब्रेकिंग करंट: | 25KA अधिकतम | प्रकार: | निकाला |
| मानक: | जीबी, आईएसओ, आईईसी | कारख़ाना: | कोंकोंग-इलेक्ट्रिक |
| हाई लाइट: | 630A वैक्यूम निकासी योग्य सर्किट ब्रेकर,VCB निकासी योग्य सर्किट ब्रेकर,12KV निकासी योग्य सर्किट ब्रेकर |
||

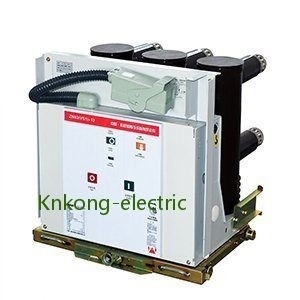

VCB 12KV 630A VS1 श्रृंखला वैक्यूम सर्किट ब्रेकर वापस लेने योग्य प्रकार:
वोल्टेज: 12KV
वर्तमान: ६३०ए
ब्रेकिंग करंट: 25KA
प्रकार: वापस लेने योग्य
वीएस1-सीरीज सर्किट ब्रेकर में उच्च स्थिरता और उच्च विश्वसनीयता है
ऑपरेटिंग तंत्र से, वीएस1 श्रृंखला वैक्यूम सर्किट ब्रेकर के ट्रांसमिशन घटकों को अनुकूलित किया गया है।मॉड्यूलर वसंत तंत्र उपयोग में बनाए रखना आसान है, बिजली की विफलता के बाद मरम्मत का समय कम होता है, भागों अधिक बहुमुखी होते हैं, और वैक्यूम इंटरप्रेटर के साथ संगतता बेहतर होती है, जो उपकरण के प्रदर्शन में काफी सुधार करती है।
सामान्य सेवा शर्त
| ऊंचाई | ≤1000m | |
| परिवेश का तापमान | मैक्स | +40℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे 95% | |
| 1 महीना 90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे 2.2kpa | |
| 1 महीना 1.8kpa | ||
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| 23 | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | एस | 15 | ||||||
