उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 40.5KV | वर्तमान कार्य: | 1600ए 2000ए |
|---|---|---|---|
| कार्य आवृत्ति: | 50/60 हर्ट्ज | मानकों: | आईईसी आईएसओ जीबी |
| ओईएम / ओडीएम: | ईमेल द्वारा पूछताछ | कारख़ाना: | कन्कोंग |
| हाई लाइट: | ODM मध्यम वोल्टेज पैनल,मध्यम वोल्टेज पैनल 2000A,एसी धातु संलग्न स्विचगियर |
||
उत्पाद का परिचय

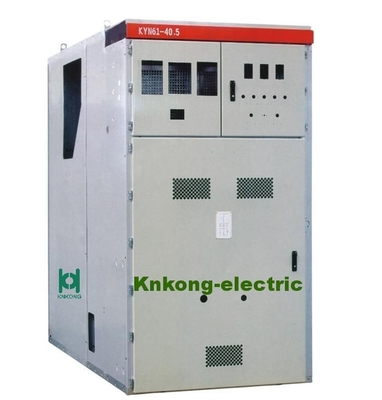

KYN61-40.5 (z) बख़्तरबंद हटाने योग्य एसी धातु-संलग्न स्विचगियर (बाद में स्विचगियर के रूप में संदर्भित) को संदर्भित करता है, जो एक इनडोर पूर्ण बिजली वितरण उपकरण है जिसमें 50 हर्ट्ज के तीन प्रतिच्छेदन प्रवाह और 40.5kV का रेटेड वोल्टेज है।इसका उपयोग बिजली संयंत्रों, सबस्टेशनों और औद्योगिक और खनन उद्यमों के लिए विद्युत ऊर्जा प्राप्त करने और वितरित करने के लिए किया जाता है।यह सर्किट को नियंत्रित, संरक्षित और पता लगा सकता है।इसका उपयोग बार-बार संचालन वाले स्थानों में भी किया जा सकता है।
तकनीकी डाटा
| आइटम | इकाई | आंकड़े | |
| वोल्टेज | के। वी | 40.5 | |
| आवृत्ति | हर्ट्ज | 50 | |
| वर्तमान | ए | 1250,1600,2000 | |
| शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 25,31.5 | |
| वर्तमान बनाना (पीक) | केए | 63,80 | |
| 4s थर्मल स्थिरता वर्तमान | केए | 25,31.5 | |
| गतिशील धारा (पीक) | केए | 63,80 | |
| इन्सुलेशन स्तर | 1min पावर फ्रीक्वेंसी वोल्टेज का सामना (आरएमएस) | के। वी | 95 |
| बिजली आवेग वोल्टेज (पीक) का सामना करता है | के। वी | 185 | |
| खुले अंतराल (आरएमएस) में 1 मिनट पावर फ्रीक्वेंसी वोल्टेज | के। वी | 118 | |
| बिजली के आवेग खुले अंतराल (पीक) में वोल्टेज का सामना करते हैं | के। वी | 215 | |
| संलग्नक संरक्षण वर्ग |
संलग्नक IP4X, डिब्बों के बीच IP2X |
||
| संलग्नक आयाम (चौड़ाई * गहराई * ऊंचाई) | मिमी | 1400*2800*2600 1600*2800*2600 |
|
| सर्किट ब्रेकर का प्रकार | वीसीबी: ZN85-40.5 SF6 सर्किट ब्रेकर |
||
नॉकॉन्ग-इलेक्ट्रिक वीसीबी, वीएस1-40.5 तकनीकी डेटा
| आइटम | इकाई | दिनांक |
| वोल्टेज |
के। वी |
40.5 |
| कम समय की बिजली आवृत्ति वोल्टेज का सामना करती है (1 मिनट) | 95 | |
| बिजली का आवेग वोल्टेज (पीक) का सामना करता है | 185 | |
| आवृत्ति | हर्ट्ज | 50/60 |
| वर्तमान | ए | 1250 1600 2000 2500 4000 |
| शॉर्ट-सर्किट ड्रॉप-आउट करंट | केए | 25 31.5 |
| शॉर्ट-टाइम करंट झेलना | 25 31.5 | |
| कम समय निरंतर समय | एस | 4 |
| शिखर वर्तमान का सामना | केए | 63 80 |
| शॉर्ट-सर्किट क्लोजिंग करंट | 63 80 | |
| सिंगल/बैक-टू-बैक कैपेसिटर बैंक ड्रॉप-आउट करंट | ए | 630/400 |
| खुलने का समय (रेटेड वोल्ट।) | एमएस | 35~60 |
| समापन समय (रेटेड वोल्ट।) | 50~100 | |
| यांत्रिक जीवन | बार | 20000 |
| रेटेड शॉर्ट ड्रॉप-आउट करंट के लिए ब्रेक टाइम | एस | 20 |
| ऑपरेशन वोल्टेज | वी | AC110/220 DC110/220 |
| विद्युत भंडारण मोटर की धारा | वू | 230 |
| औसत उद्घाटन गति | एमएस | 1.6 ~ 2.0 |
| औसत समापन गति | 0.5 ~ 0.8 | |
| परिचालन प्रक्रिया |
उद्घाटन-0.3s-समापन उद्घाटन-180s-समापन उद्घाटन |
