उत्पाद विवरण:
|
| वोल्टेज: | 12-24KV | वर्तमान: | 630-2000ए |
|---|---|---|---|
| ब्रेकिंग करंट: | 25KA अधिकतम | प्रकार: | निकाला |
| मानक: | जीबी, आईएसओ, आईईसी | कारख़ाना: | कन्कोंग |
| हाई लाइट: | 2000 ए वैक्यूम वीसीबी सर्किट ब्रेकर,12 केवी वैक्यूम वीसीबी सर्किट ब्रेकर,निकासी योग्य वैक्यूम वीसीबी सर्किट ब्रेकर |
||

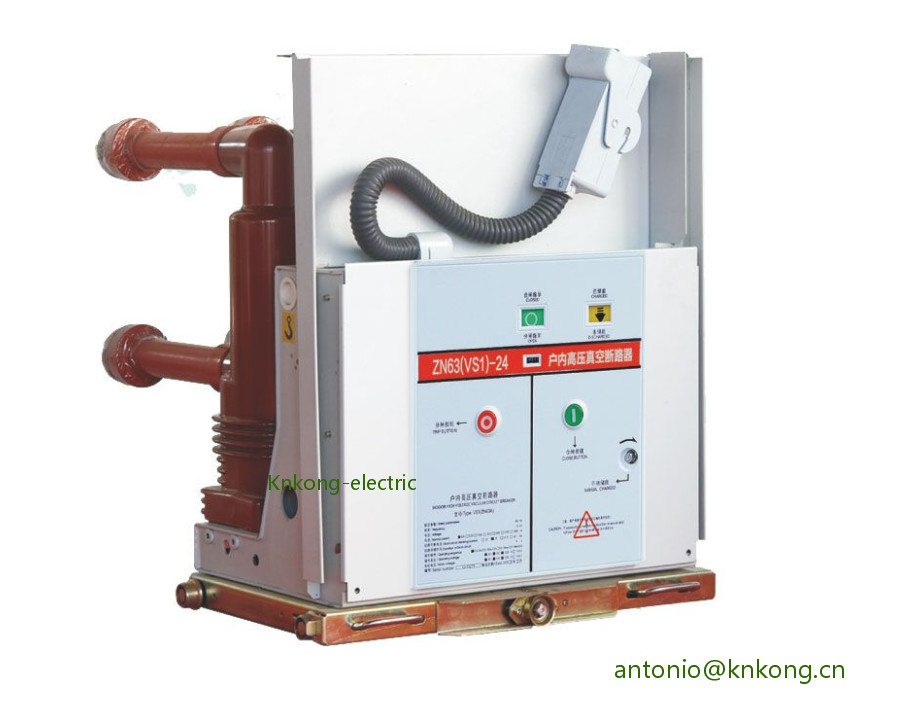

VCB 12KV 630A 1250A 1600A 2000A वैक्यूम सर्किट ब्रेकर उच्च स्थिरता
वोल्टेज: 12KV
वर्तमान: 630ए
ब्रेकिंग करंट: 25KA
प्रकार: वैक्यूम
वीएस1-सीरीज सर्किट ब्रेकर में उच्च स्थिरता और उच्च विश्वसनीयता है
"हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर" का नाम इसलिए रखा गया है क्योंकि चाप बुझाने वाला माध्यम और चाप बुझाने के बाद संपर्क अंतराल के इन्सुलेटिंग माध्यम दोनों वैक्यूम हैं;लाभ, वितरण नेटवर्क में आवेदन अधिक लोकप्रिय है।
सामान्य सेवा शर्त
| ऊंचाई | 1000m | |
| परिवेश का तापमान | मैक्स | +40℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे 95% | |
| 1 महीना 90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे 2.2kpa | |
| 1 महीना 1.8kpa | ||
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलता है | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| 13 | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | 27.4 | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| 18 | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण के उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
1.1 ± 0.2 | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| 23 | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
630ए | 50 | |||||
| 1250ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
27 |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | 220 | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | एस | 15 | ||||||
