उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 12KV | वर्तमान कार्य: | 2000ए |
|---|---|---|---|
| ब्रेकिंग करंट: | 25केए | प्रकार: | निकाला |
| मूल: | झेंग्झौ, चीन | कारख़ाना: | कोंकोंग-इलेक्ट्रिक |
| हाई लाइट: | 12KV सील पोल VCB सर्किट ब्रेकर,VCB सर्किट ब्रेकर 25KA,धमाका प्रूफ VCB सर्किट ब्रेकर |
||

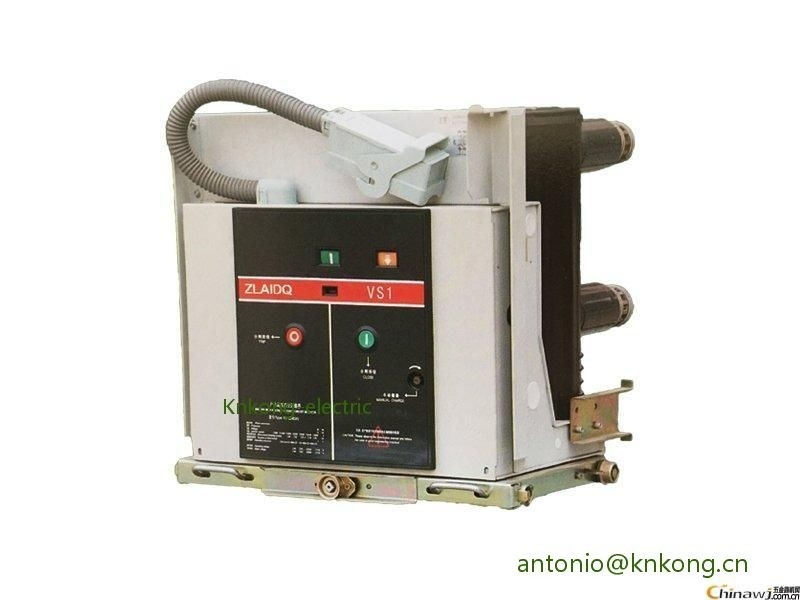

इनडोर इलेक्ट्रिक पैनल के लिए सॉलिड सील पोल वैक्यूम सर्किट ब्रेकर 12KV
वोल्टेज: 12-24KV
वर्तमान: अधिकतम 2000A
ब्रेकिंग करंट: 20KA
प्रकार: निकासी योग्य / निश्चित
उत्पाद विवरण
वैक्यूम सर्किट ब्रेकर: यह 1960 के दशक में विकसित एक नए प्रकार का हाई-वोल्टेज सर्किट ब्रेकर है (उदाहरण के लिए, इस लेख की शुरुआत में चित्र ZN28-12 इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर है), जो आर्क को बुझाने के लिए वैक्यूम का उपयोग करता है। .इसके फायदे छोटे आकार, हल्के वजन, तेज कार्रवाई, अग्निरोधक और विस्फोट-सबूत, कम शोर और इतने पर हैं।वर्तमान में, अन्य सर्किट ब्रेकरों को बदलने की प्रवृत्ति है, जो मुख्य रूप से 35 केवी से नीचे के सबस्टेशनों और औद्योगिक और खनन उद्यमों में लगातार संचालन की आवश्यकता वाले स्थानों में उपयोग किए जाते हैं।
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलता है | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| 13 | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | 27.4 | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| 18 | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण के उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
1.1 ± 0.2 | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| 23 | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
630ए | 50 | |||||
| 1250ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
27 |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | 220 | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | एस | 15 | ||||||
