उत्पाद विवरण:
|
| रेटिंग वोल्टेज: | 12/24/36 केवी | रेटिंग वर्तमान: | 630ए 1250ए |
|---|---|---|---|
| रेटिंग आवृत्ति: | 50 हर्ट्ज | मानक: | जीबी आईएसओ |
| ओईएम / ओडीएम: | उपलब्ध | ||
| हाई लाइट: | मध्यम वोल्टेज गैस अछूता स्विचगियर,36KV मध्यम वोल्टेज गैस अछूता स्विचगियर,HXGN15 mv gis स्विचगियर |
||

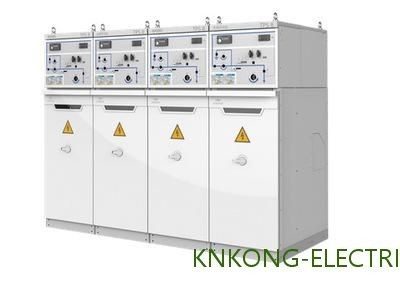

गैस इंसुलेटेड SF6 स्विचगियर HXGN15 सीरीज Swg 12/24/36KV 630A 1250A MV स्विच पैनल GB ISO
उत्पाद का परिचय
आम
HXGN15 श्रृंखला इकाई प्रकार SF6 रिंग नेट कैबिनेट, मुख्य स्विच के रूप में SF6 लोड स्विच के साथ, पूरे कैबिनेट के लिए, विद्युत वितरण स्वचालन और कॉम्पैक्ट भी विस्तार योग्य धातु बंद स्विचगियर के लिए उपयुक्त है।यह इसकी सरल संरचना, लचीला संचालन, विश्वसनीय इंटरलॉकिंग और सुविधाजनक स्थापना, आदि द्वारा विशेषता है, जो विभिन्न एप्लिकेशन अवसरों और उपयोगकर्ताओं दोनों के लिए संतोषजनक तकनीकी परियोजनाएं प्रदान कर सकता है।सेंसर तकनीक को अपनाने और सुरक्षा रिले अप टू डेट, साथ ही उन्नत तकनीक और लचीली असेंबली प्रोजेक्ट, HXGN15 यूनिट टाइप SF6 रिंग नेट कैबिनेट पूरी तरह से एक निरंतर परिवर्तनशील बाजार की आवश्यकता को पूरा कर सकता है।यह स्व-निर्मित FLBS36 SF6 लोड ब्रेक स्विच ले सकता है;उपयोगकर्ता की मांग के अनुसार अंतरराष्ट्रीय स्तर पर शीर्ष रैंकिंग VB4 श्रृंखला वैक्यूम सर्किट ब्रेकर के साथ AREVA या HD4 प्रकार SF6 सर्किट ब्रेकर द्वारा बनाए गए स्थायी चुंबकीय तंत्र के साथ AREVA या HD4 प्रकार SF6 सर्किट ब्रेकर ABB द्वारा या हमारे VS1 के साथ बनाया जा सकता है। स्थायी चुंबकीय तंत्र के साथ 12 प्रकार के वैक्यूम सर्किट ब्रेकर।रिंग मेन यूनिट के अंदर मेन स्विच के लिए ऑपरेशनल तरीके या तो मैनुअल या इलेक्ट्रिक पावर-चालित हो सकते हैं।और यह एफटीयू और आरटीयू के साथ मिलान करने पर "चार नियंत्रण" की आवश्यकता को पूरा कर सकता है।
विशेषता
1. धातु-पहने और पूरी तरह से संलग्न संरचना, प्रवेश द्वार से गंदगी और छोटे जानवरों को रोक सकती है।
2. दरवाजा पैनल स्विच स्थिति और सामान्य स्थिति में अवलोकन खिड़कियों के माध्यम से स्पष्ट रूप से देखा जा सकता है।
3. दरवाजा और स्विच ऑपरेटिंग हैंडल यांत्रिक रूप से इंटरलॉक किया गया है ताकि यह सुनिश्चित किया जा सके कि स्विच बंद होने के साथ दरवाजा नहीं खोला जा सकता है और स्विच दरवाजे के साथ बंद नहीं किया जा सकता है।
4. स्विचगियर ठोस इन्सुलेशन सामग्री के साथ संयुक्त वैक्यूम स्विच का उपयोग करता है।यह पर्यावरण के अनुकूल तकनीक इन्सुलेशन गैस के रूप में SF6 के उपयोग से बचाती है।
5. विश्वसनीय पांच-रोकथाम इंटरलॉक प्रभावी रूप से खराब संचालन को रोक सकता है।
सेवा पर्यावरण
1. हवा का तापमान: -35 ℃ ~ + 40 ℃
2. आर्द्रता: मासिक औसत आर्द्रता 95%;दैनिक औसत आर्द्रता 90%।
3. ऊंचाई:≤ 2500m
4. परिवेशी वायु संक्षारक और ज्वलनशील गैस, वाष्प, आदि द्वारा स्पष्ट रूप से प्रदूषित नहीं होती है।
5. कोई लगातार हिंसक झटके नहीं
तकनीकी डाटा
| नहीं। | मद | इकाई | पैरामीटर | |||
| 1 | रेटेड वोल्टेज | के। वी | 12 | 24 | 36 | |
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | |||
| 3 | मूल्यांकन वर्तमान | ए | 630(1250*) | |||
| 4 |
1min पावर आवृत्ति जोरदार प्रतिरोध |
गीला | के। वी | 38 | 50 | 70 |
| सूखा | के। वी | 48 | 60 | 85 | ||
| 5 | बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 125/150 | 170 | |
| 6 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (पीक) | केए | 80 | 63 | 63 | |
| 7 | रेटेड सक्रिय लोड और क्लोज सर्किट ब्रेकिंग करंट | ए | 63 | 50 | 50 | |
| 8 | रेटेड स्थानांतरण वर्तमान | ए | 1700 | 1200 | 1200 | |
| 9 | रेटेड शॉर्ट सर्किट करंट (पीक) बना रहा है | केए | 80 | 63 | 63 | |
| 10 | रेटेड केबल (लाइन) चार्जिंग ब्रेकिंग करंट | ए |
50 और 10 50/10 |
|||
| 1 1 | अर्थिंग फॉल्ट में केबल चार्ज ब्रेकिंग करंट | ए | 20 | 20 | 20 | |
| 12 | रेटेड वर्तमान का सामना (पीक) | केए | 80 | 63 | 63 | |
| 13 | शॉर्ट-टाइम करंट झेलना (2s) | केए | 25 | 20 | 20 | |
| 14 | तंत्र जीवन | बार | 5000 | 2000 | 2000 | |
नोट: शॉर्ट सर्किट ब्रेकिंग और पीक करंट के लिए फ्यूज प्लस संयोजन पर आधारित है
