उत्पाद विवरण:
|
| सामग्री: | मेटलक्लाड संलग्न | रंग: | धूसर |
|---|---|---|---|
| वोल्टेज: | 3.6 ~ 24kV, 3P, AC50 / 60Hz | वर्तमान: | 630 ए 1250 ए 2000 ए |
| कारख़ाना: | पता है | OEM / ODM: | ईमेल द्वारा पूछताछ |
| हाई लाइट: | KYN28A-12 3 चरण स्विचगियर,आईवी मानक एमवी स्विचगियर के लिए,24kV 3 चरण स्विचगियर |
||

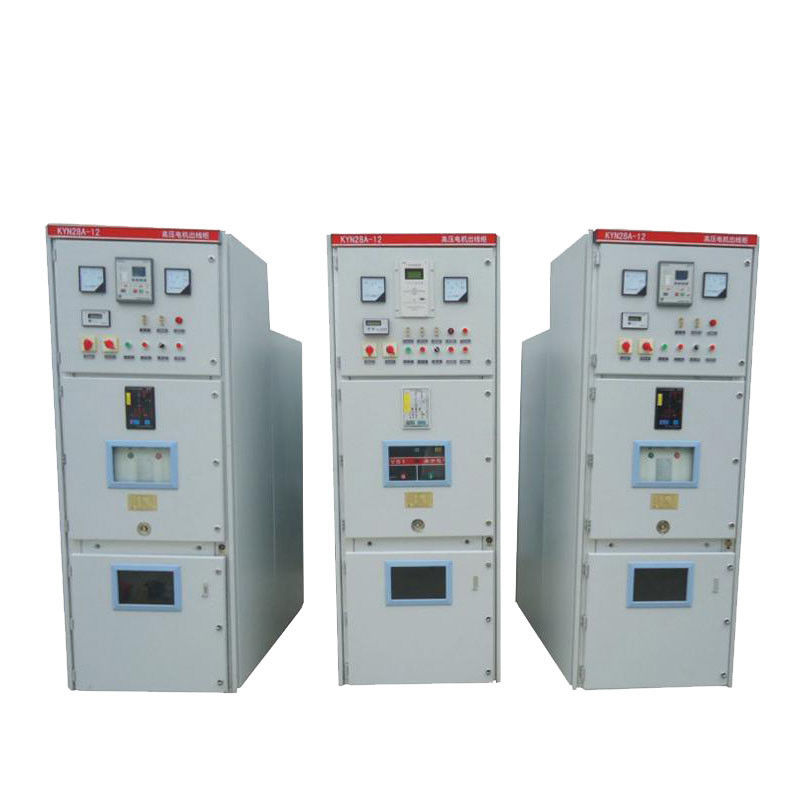

KYN28A-12 मेटलक्लेड को वापस ले लिया गया IEC मानक मध्यम वोल्टेज स्विचगियर
आम
KYN28 इनडोर मेटल-क्लैड स्विचगियर 3.6 ~ 24kV, 3-चरण AC50 / 60Hz, एकल-बस और एकल-बस अनुभागीय प्रणाली के लिए एक पूर्ण बिजली वितरण उपकरण है।यह मुख्य रूप से बिजली संयंत्रों में मध्यम / छोटे जनरेटर के बिजली संचरण के लिए उपयोग किया जाता है;बिजली प्राप्त करना, कारखानों और खानों और उद्यमों की बिजली वितरण और बिजली व्यवस्था में सबस्टेशनों के लिए ट्रांसमिशन और बड़े हाई-वोल्टेज मोटर इत्यादि की शुरुआत करना।स्विचगियर IEC, GB3906-91. से मिलता है। घरेलू वीएस 1 वैक्यूम सर्किट ब्रेकर के साथ उपयोग किए जाने के अलावा, यह एबीडी से वीडी 4 के साथ भी इस्तेमाल किया जा सकता है, सीमेंस घरेलू ZN65A से 3AH5 और GE के साथ VB2 आदि, यह वास्तव में एक शक्ति है। अच्छा प्रदर्शन के साथ वितरण डिवाइस।
दीवार बढ़ते और फ्रंट-एंड रखरखाव की आवश्यकता को पूरा करने के लिए, स्विचगियर एक विशेष वर्तमान ट्रांसफार्मर से सुसज्जित है, ताकि ऑपरेटर इसे क्यूबिकल के सामने रख सके और निरीक्षण कर सके।
सेवा का वातावरण
1. हवा का तापमान: -25 ℃ ~ + 40 ℃
2. आर्द्रता: मासिक औसत आर्द्रता 95%;दैनिक औसत आर्द्रता 90%।
3. ऊंचाई: ≤ 2500 मी
4. परिवेशी वायु स्पष्ट रूप से संक्षारक और ज्वलनशील गैस, वाष्प आदि से प्रदूषित नहीं होती है।
5. कोई लगातार हिंसक हिला नहीं
पूरी तरह से परीक्षण किया गया
स्विचगियर अंतरराष्ट्रीय (IEC) मानकों द्वारा आवश्यक सभी परीक्षणों से गुजर चुका है।प्रत्येक स्विचगियर इकाई को डिलीवरी से पहले कारखाने में नियमित परीक्षणों के अधीन किया जाता है।इन परीक्षणों का उद्देश्य प्रत्येक स्थापना की विशिष्ट विशेषताओं के आधार पर स्विचगियर की एक कार्यात्मक जांच प्रदान करना है।
तकनीकी डेटा
| नहीं। | मद | इकाई | पैरामीटर | ||
| 1 | रेटेड वोल्टेज | के। वी | ३.६ ~ २४ | ||
| २ | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 है | ||
| ३ | मूल्यांकन वर्तमान | ए | 630,1250,1600,2000,2500,3150,4000 | ||
| ४ | ब्रांच बसबार रेटेड करंट | 630,1250,1600,2000,2500,3150,4000 | |||
| ५ | मुख्य बसबार रेटेड करंट | 630,1250,1600,2000,2500,3150,4000 | |||
| ६ |
1min पावर आवृत्ति जोरदार प्रतिरोध |
भीगी भीगी | के। वी | 38 | 50/60 है |
| सूखी | ४ 48 | 60/65 | |||
| । | बिजली का आवेग वोल्टेज का सामना करता है | के। वी | 75 | 95/125 | |
| । | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (पीक) | के.ए. | 40/50/63/80/100 | ||
| ९ | वर्तमान (4s) का सामना करने का कम समय | 20/25 / 31.5 / 40 | |||
| १० | सुरक्षा प्रकार | आवास के लिए IP4X | |||
ग्राहक को ऑर्डर के लिए निम्नलिखित जानकारी देनी चाहिए:
1. मुख्य सर्किट लूप और विशेष तकनीकी आवश्यकता के तारों आरेख;
2. स्विच पैनल की स्थापना व्यवस्था योजना;
3. स्विच पैनल और सहायक लूप और नियंत्रण लूप आरेख के योजनाबद्ध आरेख के घटकों की विशिष्टता।
4. अन्य लिखित दस्तावेज विशेष रूप से आवश्यक हैं।
5. एसएलडी (सिंगल लाइन ड्राइंग)
Knkong Electric ग्राहक की आवश्यकताओं के अनुसार 11KV स्विचगियर प्रदान करता है, कृपया हमें SLD भेजें, फिर हम इसे 100% लागू कर सकते हैं। 11KV स्विचगियर हमारा सबसे अधिक बिकने वाला अंतर्राष्ट्रीय उत्पाद है, चीन के स्वतंत्र रूप से विकसित वैक्यूम सर्किट ब्रेकर VS1 के साथ जो हमें यूरोपीय उत्पादों के साथ प्रतिस्पर्धा करने के लिए प्रदान करता है। अंतरराष्ट्रीय बाजार में।
व्यक्ति से संपर्क करें: Ken Chan (English)
दूरभाष: 0086 13938551009
