उत्पाद विवरण:
|
| प्रकार: | तेल | रेडियो: | 10 / 0.4KV |
|---|---|---|---|
| क्षमता: | 30-1600KVA | आवृत्ति: | 50 / 60Hz |
| OEM / ODM: | ईमेल द्वारा पूछताछ | कारख़ाना: | पता है |
| हाई लाइट: | 500KVA ऑइल विसर्जित ट्रांसफार्मर,GB / T1094 200 kva ट्रांसफार्मर,KNKONG 500 kva ट्रांसफार्मर |
||

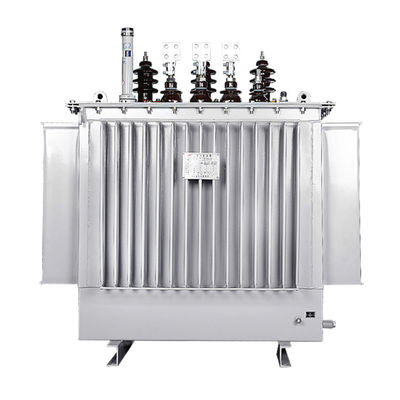

KNKONG GB / T1094 200KVA 500KVA तेल का डूबे हुए ट्रांसफार्मर
S11 तेल-डूबे हुए ट्रांसफार्मर
उत्पाद का परिचय
उत्पाद मानक
GB1094.1-2013 बिजली ट्रांसफार्मर के लिए सामान्य नियम
GB1094.2-2013 पावर ट्रांसफार्मर तापमान वृद्धि
GB1094.3-2003 पावर ट्रांसफॉर्मर के इन्सुलेशन स्तर और इन्सुलेशन परीक्षण
GB1094.5-2008 पावर ट्रांसफार्मर शॉर्ट सर्किट क्षमता को रोकता है
GB / T1094.10-2003 पावर ट्रांसफार्मर - भाग 10: ध्वनि स्तरों का निर्धारण
जीबी / T25446-2010 तेल डूबे अनाकार मिश्र धातु कोर वितरण ट्रांसफार्मर तकनीकी मानकों और आवश्यकताओं
शर्तेँ
1. सामान्य वातावरण की शर्तें: ऊंचाई 1000 मीटर से अधिक नहीं होती है;
2. उच्चतम परिवेश का तापमान +40 ° C, निम्नतम -25 ° C;
3. विशेष वातावरण के लिए शर्तें: 1000 मीटर से अधिक ऊंचाई;
4. उच्चतम परिवेश का तापमान +40 ° C, निम्नतम -45 ° C।(आदेश देते समय विस्तृत विवरण);
5. स्थापना स्थल: कोई संक्षारक गैस, कोई स्पष्ट गंदगी पर्यावरण;
नोट: सहमत शर्तों के अनुसार, उपयोग की विशेष शर्तों के तहत उत्पादों के साथ उपयोगकर्ताओं को प्रदान करने के लिए।
संरचनात्मक विशेषता
आयरन कोर:लोहे की कोर की चुंबकीय सामग्री अनाकार मिश्र धातु का उपयोग करती है। जब अनाकार मिश्र धातु में क्रिस्टल संरचना नहीं होती है और इसमें एक नरम चुंबकीय विशेषता होती है, तो हिस्टैरिसीस लूप का क्षेत्र बहुत संकीर्ण होता है, चुंबकीयकरण
बिजली छोटी है, विद्युत प्रतिरोधकता अधिक है, और एड़ी का वर्तमान नुकसान छोटा है, इसलिए इस सामग्री से बने ट्रांसफार्मर के नो-लोड लॉस और नो-लोड करंट का उपयोग किया जाता है।बहुत कम।कोर एक ही विमान में चार अलग-अलग कोर फ्रेम से बना है
तीन-चरण-स्तंभ-प्रकार बनाने के लिए।इसे रद्द किया जाना चाहिए, और इसमें एक आयताकार क्रॉस-अनुभागीय आकार के साथ एक क्रॉस-बैरियर संयुक्त होना चाहिए।
कुंडल:तांबे के कंडक्टर के साथ कम-वोल्टेज घुमावदार (160kVA या उससे कम) का उपयोग करने के अलावा, तांबा पन्नी से बना एक बेलनाकार संरचना का उपयोग किया जाता है;उच्च-वोल्टेज वाइंडिंग एक बहु-स्तरित बेलनाकार संरचना का उपयोग करते हैं जो घुमावदार एम्पीयर वितरण और चुंबकीय प्रवाह रिसाव को संतुलित करते हैं।आयताकार कॉइल बनाने के लिए हाई-वोल्टेज और लो-वोल्टेज विंडिंग्स तार के तनाव उपकरणों के साथ एक साथ घाव कर रहे हैं, और कॉइल को गर्म-दबाने और वाइंडिंग की यांत्रिक शक्ति और शॉर्ट सर्किट का सामना करने की क्षमता को बढ़ाने के लिए आकार देने से जम जाता है।
तेल का पोत:यह एक सुंदर पूर्ण-सीलिंग और रखरखाव-रहित नालीदार संरचना को अपनाता है।उन्नत तेल टैंक उत्पादन तकनीक के माध्यम से, यह सख्त दबाव से गुजरता है।
10KV-S11 तेल ट्रांसफार्मर मुख्य तकनीकी डेटा
| निर्धारित क्षमता (केवीए) |
उच्च वोल्टेज (के। वी) |
दोहन रेंज |
कम वोल्टेज (के। वी) |
आवृत्ति (हर्ट्ज) |
संबंध प्रतीक |
नो-लोड नुकसान (डब्ल्यू) |
लोड में कमी (डब्ल्यू) |
अभी कोई बोझ नहीं (%) |
शोर का स्तर (dB) |
शार्ट सर्किट प्रतिबाधा (%) |
नाप अ x ब (मिमी x मिमी) |
आयाम एल * डब्ल्यू * एच (मिमी) |
वजन (किग्रा) |
| ३० | ६ 6.3 6.6 १० 10.5 1 1 |
± 5% 5 2X 2. 5% |
0.4 | 50 |
|
100 | 630 | 2.3 | ४४ | ४ | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 है | 2.0 | ४४ | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 है | 1.9 | ४ 48 | 400 | 850X635X980 | 420 है | ||||||
| 100 | 200 रु | 1580 है | 1.8 | ४ 48 | 550 है | 865X685X990 | 470 है | ||||||
| 160 | 280 | 2310 है | 1.6 | ४ ९ | 550 है | 1120X740X1050 | 610 है | ||||||
| 200 रु | 340 | 2730 | 1.5 है | ५१ | 550 है | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 है | 1.4 | ५१ | 550 है | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | ५३ | 550 है | 1300X870X1170 | 960 | ||||||
| 400 | 570 है | 4520 है | १.३ | ५३ | 660 है | 1395X960X1190 | 1160 है | ||||||
| 500 | 680 है | ५४१० | 1.2 | ५४ | 660 है | 1530X1080X1230 | 1340 है | ||||||
| 630 | 810 | 6200 रु | १.१ | ५४ | 4.5 | 660 है | 1660X1180X1300 | 1660 | |||||
| 800 | 980 है | 7500 | 1.0 | ५ 57 | 820 है | 1740X1255X1400 | 2100 रु | ||||||
| 1000 | 1150 है | 10300 है | 1.0 | ५ 57 | 820 है | 1780X1320X1490 | 2400 है | ||||||
| 1250 है | 1360 है | 12000 है | 0.9 | ५ ९ | 820 है | 1855X1345X1580 | 2850 है | ||||||
| 1600 रु | 1640 है | 14500 है | 0.8 | ५ ९ | 820 है | 1960X1415X1700 |
3430 |
