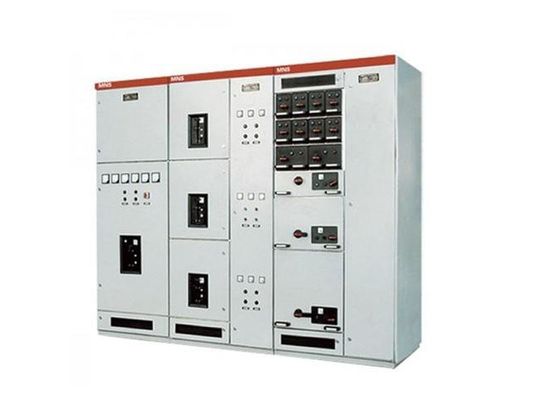

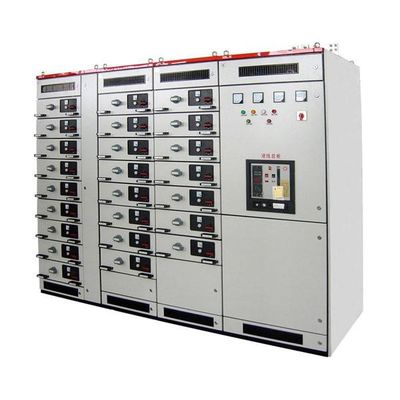

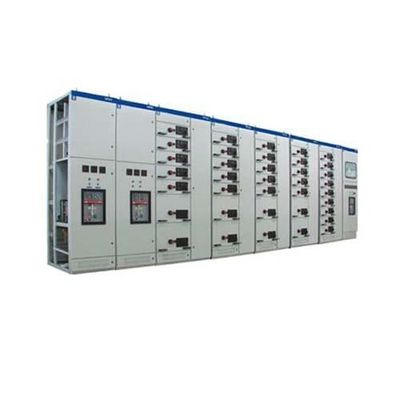

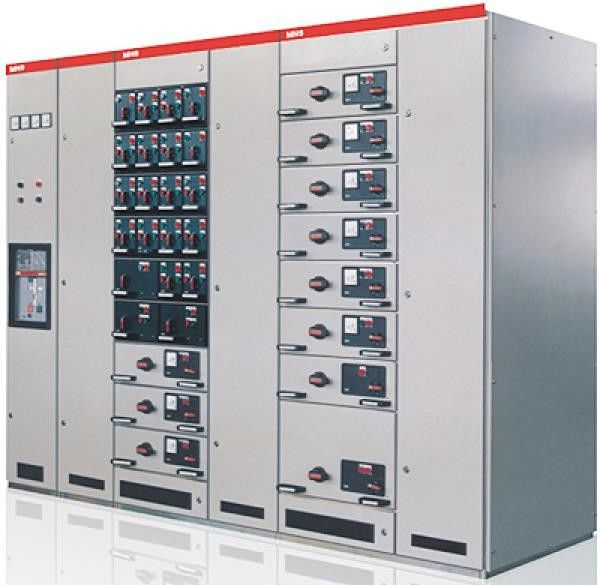

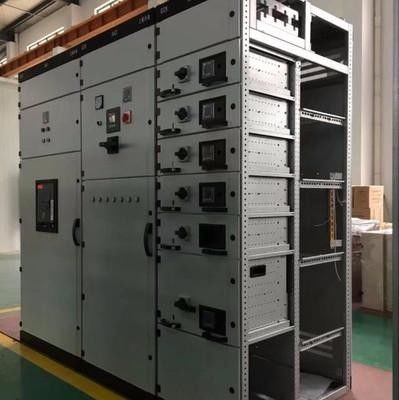

IP40 GB7251 IEC439 MNS स्विचगियर 660V LV पैनल बोर्ड

आम

MNS LV वापस लेने योग्य स्विचगियर स्विट्जरलैंड ABB कंपनी के MNS श्रृंखला कम वोल्टेज स्विच कैबिनेट के परामर्श के माध्यम से मानक मॉड्यूल द्वारा निर्मित और कृत्रिम रूप से सुधार हुआ है।डिवाइस एसी 50 हर्ट्ज के साथ सिस्टम पर लागू होता है, काम कर रहे वोल्टेज 660V और नीचे, विभिन्न बिजली उत्पादन, ट्रांसमिशन, वितरण, बिजली हस्तांतरण, और बिजली की खपत वाले उपकरणों के लिए एक नियंत्रण उपकरण के रूप में उपयोग किया जाता है।यह व्यापक रूप से विभिन्न खनन उद्यमों, ऊंची इमारतों, और होटल, नगरपालिका निर्माण, आदि के कम वोल्टेज वितरण प्रणालियों में उपयोग किया जाता है। सामान्य भूमि उपयोग के अलावा, विशेष निपटान के बाद, इसका उपयोग समुद्री पेट्रोल ड्रिल प्लेटफॉर्म और परमाणु ऊर्जा के लिए भी किया जा सकता है। स्टेशन।डिवाइस अंतर्राष्ट्रीय मानक IEC439-1 और राष्ट्रीय मानक GB7251.1 के साथ जमा होता है।

तकनीकी मापदंड

1. कॉम्पैक्ट डिजाइन: कम जगह के साथ अधिक फ़ंक्शन इकाइयों को शामिल करें।

2. संरचना, लचीली विधानसभा के लिए मजबूत बहुमुखी प्रतिभा।25 मिमी मापांक के सी प्रकार बार अनुभाग विभिन्न संरचनाओं और प्रकार, सुरक्षा ग्रेड, एस, और ऑपरेटिंग वातावरण की मांगों को पूरा कर सकते हैं।

3. मानक मॉड्यूल डिज़ाइन को अपनाएं, जिसे इस तरह की मानक इकाइयों के संरक्षण, संचालन, हस्तांतरण, नियंत्रण, विनियमन, माप, संकेत आदि में जोड़ा जा सकता है।उपयोगकर्ता अपनी इच्छानुसार विधानसभा चुन सकते हैं।कैबिनेट संरचना और दराज इकाई 200 से अधिक घटकों के साथ बनाई जा सकती है।

4. ठीक सुरक्षा: प्रभावी सुरक्षा प्रदर्शन को प्रभावी ढंग से बढ़ाने के लिए उच्च शक्ति विरोधी ज्वलंत प्रकार इंजीनियरिंग प्लास्टिक पैक को अपनाएं।

5. उच्च तकनीकी प्रदर्शन: मुख्य पैरामीटर घर पर उन्नत स्तर तक पहुंचते हैं।

तकनीकी डेटा

काम का माहौल

• परिवेशी वायु का तापमान + 40 ℃ से अधिक नहीं है, -5 ℃ से कम नहीं है, और 24 घंटों के भीतर इसका औसत तापमान 35 ℃ से अधिक नहीं है।
• वायुमंडलीय स्थितियां, स्वच्छ हवा, सापेक्ष आर्द्रता 50% से अधिक नहीं होती है जब उच्चतम तापमान + 40 ℃ है, कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति है, उदाहरण के लिए 90% + 20 ℃ पर, लेकिन तापमान परिवर्तन को ध्यान में रखा जाना चाहिए, यह कभी-कभी मध्यम संक्षेपण उत्पन्न करना संभव है।
• ऊंचाई 2000 मीटर से अधिक नहीं है।
• यह उपकरण निम्नलिखित तापमान परिवहन और भंडारण प्रक्रिया के लिए उपयुक्त है: -25 और +55 ℃ के बीच, कुछ ही समय में (24h से अधिक नहीं) +70 ℃ तक, इस चरम पर डिवाइस को किसी भी अपरिवर्तनीय वसूली के अधीन नहीं किया जाना चाहिए। तापमान यह सामान्य परिस्थितियों में सामान्य रूप से काम करने में सक्षम होना चाहिए।

स्टैंडर्ड ड्राइंग
