380 वी, 50/60 हर्ट्ज
मॉड्यूलर डिजाइन, आसान विधानसभा
संलग्नक: मैक्स।आईपी40
सीसीसी, आईएसओ 9 001, जीबी 7251, आईईसी 439
हमें अपना एसएलडी (सिंगल लाइन ड्रॉइंग) या आवश्यकताएं भेजें, हम आपके लिए स्विचगियर योजना तैयार करते हैं
आम

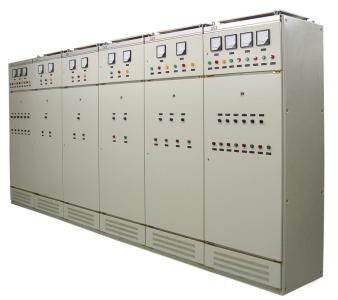

जीजीडी प्रकार स्विचगियर इसका उपयोग बिजली संयंत्रों, सबस्टेशनों, बिजली स्टेशनों, कारखानों और खानों आदि की बिजली वितरण प्रणालियों में एसी 50-60 हर्ट्ज के रूप में किया जाता है, और बिजली के रूपांतरण, वितरण और नियंत्रण के रूप में 3150 उपयोगकर्ताओं के लिए विदेशी काम कर रहा है। प्रकाश और बिजली वितरण उपकरण।
काम का माहौल
1. परिवेश का तापमान +40 ℃ से अधिक नहीं है और -5 ℃ से कम नहीं है।
2. जब उत्पाद स्थापित और उपयोग किया जाता है, तो उपयोग की जगह की ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।
3. आसपास की हवा की सापेक्षिक आर्द्रता 90% (+25 ℃) से अधिक नहीं है।
4. उपकरण को ऐसी जगह पर स्थापित किया जाना चाहिए जहां गंभीर कंपन और प्रभाव न हो, और ऐसी जगह पर जहां बिजली के घटक खराब न हों।
5. अधिकतम तापमान 40 डिग्री होने पर आसपास की हवा की सापेक्षिक आर्द्रता 5% से अधिक नहीं होती है, और कम तापमान पर एक बड़े सापेक्ष तापमान की अनुमति दी जाती है, जिसे किसके कारण माना जाना चाहिए
तापमान परिवर्तन कभी-कभी संक्षेपण प्रभाव उत्पन्न कर सकते हैं
6. जब उपयोगकर्ता की विशेष आवश्यकताएं होती हैं, तो इसे निर्माता के परामर्श से हल किया जा सकता है
मुख्य विशेषताएं
1. उद्देश्य के अनुसार, इसे विभाजित किया गया है: बिजली प्राप्त कैबिनेट, बसबार कनेक्शन कैबिनेट, फीडर कैबिनेट, मोटर नियंत्रण कैबिनेट, प्रतिक्रियाशील बिजली मुआवजा कैबिनेट, प्रकाश बिजली वितरण कैबिनेट।
2. कैबिनेट संरचना:
(1) कैबिनेट फ्रेम को आंशिक रूप से वेल्डेड और 8MF कोल्ड-फॉर्मेड स्टील के साथ इकट्ठा किया जाता है।उत्पाद असेंबली की बहुमुखी प्रतिभा में सुधार के लिए फ्रेम में ई = 20 मिमी और ई = 100 मिमी के मॉड्यूल के अनुसार बढ़ते छेद हैं।
(२) ZMJ टाइप बसबार क्लैंप, जो उच्च लौ-मंदक पीपीओ सामग्री के साथ थर्मोफॉर्म किया जाता है, में उच्च यांत्रिक शक्ति और इन्सुलेशन के साथ एक मॉड्यूलर संरचना होती है।
(३) १००० मिमी और १२०० मिमी चौड़ी अलमारियाँ सामने की तरफ एक सममित डबल-डोर संरचना को अपनाती हैं, और ६०० मिमी और ८०० मिमी चौड़ी अलमारियाँ पूरे दरवाजे की संरचना को अपनाती हैं।कैबिनेट के पीछे एक सममित डबल-डोर संरचना को अपनाता है।दीवार के खिलाफ कैबिनेट संरचना स्थापित नहीं है।
(४) कैबिनेट का दरवाजा एक जस्ती शाफ्ट काज के साथ फ्रेम से जुड़ा है, जो स्थापना और जुदा करने के लिए सुविधाजनक है।दरवाजे के तह किनारे पर रबर के इंसर्ट हैं।
(५) ग्राउंडिंग knurled स्क्रू संरचना का उपयोग कैबिनेट में स्थापना भागों और फ्रेम के बीच एक पूर्ण ग्राउंडिंग सुरक्षा सर्किट बनाने के लिए किया जाता है।
(६) मुख्य बस के संयोजन और समायोजन की सुविधा के लिए आवश्यक होने पर कैबिनेट निकाय के शीर्ष कवर को हटाया जा सकता है।
अन्य सुविधाओं
मजबूत अनुकूलन क्षमता, मुख्य घटकों का विस्तृत चयन, कई घरेलू और आयातित ब्रांड उत्पाद सभी उम्र के लिए उपयुक्त हैं
अच्छी स्थापना के परिणामस्वरूप, जब कुछ विशिष्ट उत्पादों को अपनाया जा सकता है, GGD- प्रकार के इंस्टॉलेशन प्रॉम्प्ट के कारण, इंस्टॉलेशन कुछ प्रकार के परिवर्तनों या अपडेट के कारण नहीं होगा।
मोल्ड बढ़ते छेद, सार्वभौमिक गुणांक, आदि के साथ सार्वभौमिक मानक डिजाइन को अपनाएं।
औद्योगिक उत्पादों की डिजाइन आवश्यकताओं के अनुसार, पूरे कैबिनेट को सुंदर और ताजा बनाने के लिए कैबिनेट निकाय और प्रत्येक भाग के विभाजित आकार के लिए स्वर्ण अनुपात विधि अपनाई जाती है।
GGD कैबिनेट को कैबिनेट निकाय में फैलाव की समस्या पर पूर्ण विचार के साथ बनाया गया है।कैबिनेट निकाय में बड़ी संख्या में फैलाने वाले स्लॉट अल्पकालिक होते हैं।जब बिजली के घटक गर्म होते हैं, तो फ्रीजर इसे दूर ले जाएगा और ऊपरी छोर के छेद से निकल जाएगा और हवा चलती रहेगी।निचले सिरे पर स्लॉट कैबिनेट को पूरक करता है, ताकि सीलबंद शरीर नीचे से ऊपर तक एक प्राकृतिक वेंटिलेशन चैनल हो, जिससे एक बिखरा हुआ वितरण हो
कैबिनेट पैनल प्लास्टिक छिड़काव तकनीक को अपनाता है, जिसमें मजबूत प्रसंस्करण बल और हाथ की अच्छी भावना होती है।चमकदार प्रभाव से बचने के लिए कैबिनेट में मैट टोन है।ड्यूटी पर मौजूद कर्मचारी अधिक आरामदायक दृश्य वातावरण बनाते हैं।
जरूरत पड़ने पर कैबिनेट के शीर्ष कवर को माउंट करें, स्थानीय बस की लोडिंग और अनलोडिंग को समायोजित करें, और कैबिनेट के शीर्ष पर चार-कोने की हत्या की अंगूठी का उपयोग उठाने और शिपिंग के लिए किया जाता है।
पूरे कैबिनेट का सुरक्षा स्तर IP30 है, और उपयोगकर्ता ऑन-साइट वातावरण की आवश्यकताओं के अनुसार IP20-IP40 के बीच चयन भी कर सकते हैं
