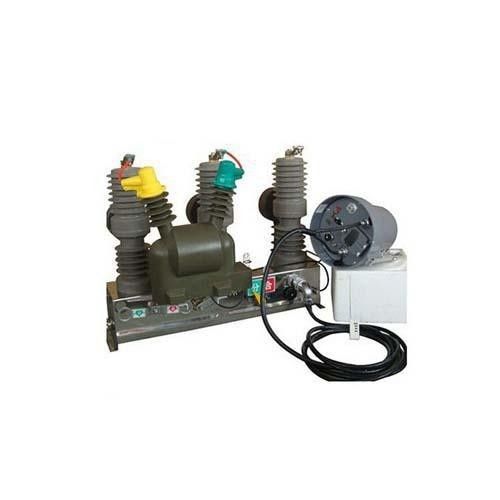

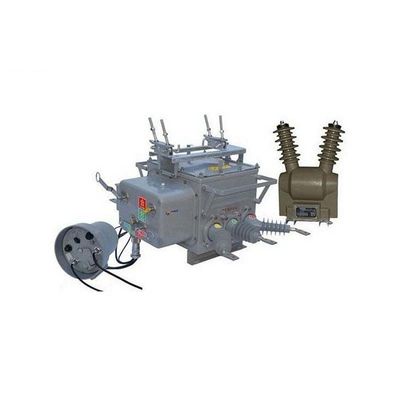

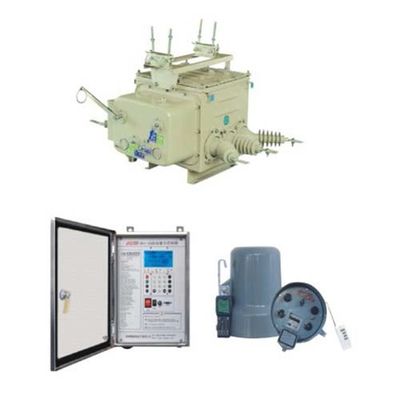

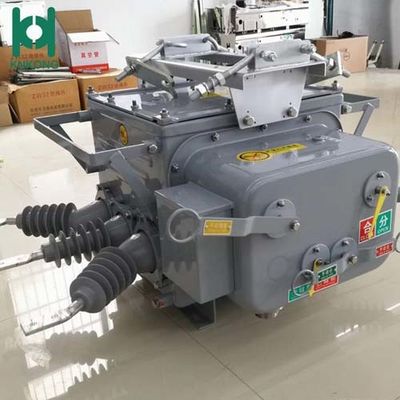

आउटडोर VCB सर्किट ब्रेकर

/ फाइल डाउनलोड / 50488ZW20 सीरीज वैक्यूम सर्किट ब्रेकर में तीन भाग होते हैं: सर्किट ब्रेकर बॉडी, ऑपरेटिंग मैकेनिज्म और लिफ्टिंग डिवाइस। सर्किट ब्रेकर बॉडी में प्रवाहकीय सर्किट, इन्सुलेशन सिस्टम, सील और आवास होते हैं।पूरे प्रवाहकीय लूप का निर्माण अंदर और बाहर तार चालन रॉड, प्रवाहकीय क्लिप, नरम कनेक्शन और वैक्यूम arcing कक्ष द्वारा किया जाता है।

यह उत्पाद SF6 गैस इन्सुलेशन का उपयोग करता है।इनलेट और आउटलेट इंसुलेटिंग आस्तीन एकीकृत रूप से एपॉक्सी राल सिलिकॉन रबर के साथ डाले जाते हैं।स्विच की मात्रा को कम करने के लिए, ए और सी चरण अच्छे बाहरी इन्सुलेशन को सुनिश्चित करने के लिए एक कोने में झाड़ी का उपयोग करते हैं।आंतरिक एक समग्र इन्सुलेशन संरचना को गोद लेती है, एसएफ 6 गैस चार्जिंग के मामले में, यह संबंधित इन्सुलेशन स्तर तक भी पहुंच सकता है।

यह उत्पाद एक परिपक्व सीलिंग संरचना को अपनाता है: तंत्र आवरण और आवास के ऊपरी आवरण को एक मोहर बनाने वाले खांचे से सील किया जाता है, और आउटपुट सूचक शाफ्ट को एक डबल 0 "रिंग के साथ सील किया जाता है, और इनलेट और आउटलेट लाइन झाड़ियों को एकीकृत किया जाता है। अच्छा वायुरोधी सुनिश्चित करने के लिए।

सामान्य सेवा शर्त:

1. Altitude 1.2000

2. परिवेश का तापमान: -15 ℃ ~ + 50 ℃

3. अधिकतम जल वाष्प दबाव: 24 घंटे .22.2kpa1 महीने .81.8kpa

4. हवा का दबाव: pa700 एमपी (34 एम / एस)

5. भूकंप की तीव्रता ≤8

6. बर्फ की मोटाई ≤10 मिमी

7. कोई आग नहीं, विस्फोट का खतरा, रासायनिक जंग, हिंसक कंपन

तकनीकी मापदंड
