उत्पाद विवरण:
|
| कारख़ाना: | पता है | वोल्टेज: | 12KV |
|---|---|---|---|
| वर्तमान: | 20KA / 25KA / 31.5KA / 40KA | प्रकार: | शून्य स्थान |
| डंडे: | 3 | मानक: | ISO9001: 2015, CCC, Iso9001, CE, CB, IEC60898 |
| हाई लाइट: | VCB वैक्यूम सर्किट ब्रेकर,VS1-12 3 चरण VCB,VCB वैक्यूम सर्किट ब्रेकर 40KA |
||

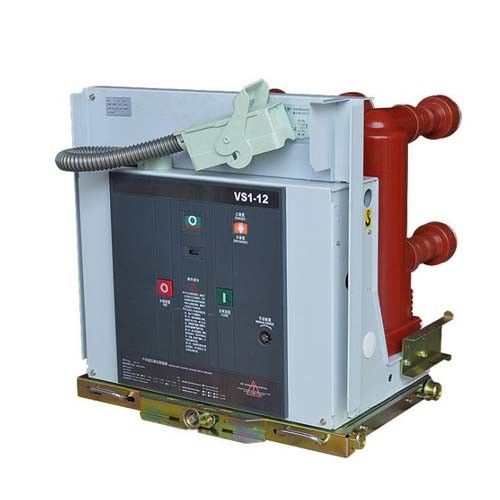

वैक्यूम सर्किट ब्रेकर VCB 12kv, 3-चरण AC 50 / 60Hz VS1-12 श्रृंखला
उत्पाद का परिचय
"हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर" का नाम दिया गया है क्योंकि इसका चाप बुझाने का माध्यम और चाप के बुझाने के बाद संपर्क अंतराल में इन्सुलेट माध्यम दोनों वेकुआ हैं;वैक्यूम सर्किट ब्रेकर आकार में छोटे, वजन में हल्के, लगातार संचालन के लिए उपयुक्त और रखरखाव के बिना चाप बुझाने वाले होते हैं।लाभ, यह वितरण नेटवर्क में अधिक लोकप्रिय है।
वीएस 1-सीरीज वीसीबी वैक्यूम सर्किट ब्रेकर 3-12kV, 3-चरण एसी 50/60 हर्ट्ज इनडोर स्विचगियर पर लागू होते हैं और औद्योगिक और खनन प्रतिष्ठान ट्रांसफार्मर सबस्टेशन उपकरणों के लिए सुरक्षा और नियंत्रण इकाइयों के रूप में काम कर सकते हैं।उनके वसंत ऑपरेटिंग तंत्र के लिए मॉड्यूलर और स्वतंत्र-फ्रेम डिज़ाइन के साथ, वीएस 1 सर्किट ब्रेकर केवाईएन 28 मिड-सेट और फिक्स्ड स्विचगियर के साथ काम कर सकते हैं।ये सर्किट ब्रेकर एक हैंडकार्ट इकाई के रूप में ट्रक के साथ फिक्स्ड इंस्टॉलेशन और असेंबली दोनों के अधीन हैं
सामान्य सेवा शर्त
| ऊंचाई | ≤1000 मी | |
| परिवेश का तापमान | मैक्स | + 40 ℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे hours95% | |
| 1 महीना ≤90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे ≤2.2kpa | |
| 1 महीना ≤1.8kpa | ||
वि ० १ तकनीकी मापदंड
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12/24 | ||||||
| २ | मूल्यांकन आवृत्ति | हर्ट्ज | 50 | ||||||
| ३ |
रेटेड इन्सुलेशन स्तर |
1min बिजली की आवृत्ति का सामना वोल्टेज (आरएमएस) |
के। वी |
42 (चरण-से-चरण, चरण-से-पृथ्वी) 48 (अलग दूरी के पार) |
|||||
| प्रकाश आवेग का सामना वोल्टेज (शिखर) |
75 (चरण-से-चरण, चरण-से-पृथ्वी) 85 (अलग दूरी पर) |
||||||||
|
४ |
मूल्यांकन वर्तमान |
ए |
630 | 630 | 1250 है | 1600 रु | |||
| 1250 है | 1250 है | 1600 रु | 2000 | ||||||
| 2000 | 2500 है | ||||||||
| 2500 है | 3150 है | ||||||||
| 4000 | |||||||||
| ५ | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
के.ए. |
२० | २५ | 31.5 | 40 | |||
| ६ | रेटेड कम समय का सामना करना पड़ रहा है | २० | २५ | 31.5 | 40 | ||||
| । | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| । | रेटेड चोटी का सामना वर्तमान | 50 | 63 | 80 | 100 | ||||
| ९ | शॉर्ट-सर्किट की रेटेड अवधि | रों | ४ | ||||||
| १० | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO / C-180s-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 1 1 | रेटेड शॉर्ट-सर्किट वर्तमान का ब्रेकिंग टाइम | बार | 30/20 गुना (40KA) | ||||||
| १२ | यांत्रिक धीरज | ऑप्स | 20000 रु | ||||||
| १३ | रेटेड एकल संधारित्र बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| १४ | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| १५ | डबल-पृथ्वी गलती वर्तमान को तोड़ने | 27.4 | |||||||
| १६ | स्वीकार्य अधिकतम संपर्क कटाव |
मिमी |
३ | ||||||
| १। | खुले संपर्कों के बीच की मंजूरी | १० ± १ | |||||||
| १। | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| १ ९ | 3-चरण खोलने और बंद करने की गैर-समरूपता |
एमएस
|
≤2 | ||||||
| २० | संपर्क बंद होने की अवधि | ≤2 | |||||||
| २१ | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| २२ | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| २३ | समय बना रहा है |
एमएस
|
≤100 | ||||||
| २४ | ब्रेकिंग टाइम | ≤50 | |||||||
|
२५ |
प्रत्येक चरण मुख्य सर्किट का प्रतिरोध |
μΩ |
630 ए | ≤50 | |||||
| 1250 ए | ≤45 | ||||||||
| 1600 ए ~ 2000 ए | ≤35 | ||||||||
| A2500A | ≤25 | ||||||||
| २६ | संपर्क तोड़ने के उछाल आयाम | मिमी | ≤2 | ||||||
|
२। |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24 * | 110 है | 220 | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, अगर वोल्टेज 30% रेटेड वोल्टेज से कम है, तो संचालन खोलने की अनुमति नहीं है | ||||||||
| २। | ऊर्जा भंडारण मोटर के रेटेड वोल्टेज | वी | AC110 / 220, DC110 / 220 | ||||||
| २ ९ | ऊर्जा भंडारण का समय | रों | ≤15 | ||||||
फ़ैक्टरी
जिम्मेदारी: उत्पादन अनुसंधान और विकास एमवी और एलवी स्विच, आउटडोर और इनडोर वीसीबी, बिजली वितरण टर्मिनल (डीटीयू, एफटीयू)।
स्थापना का वर्ष: १०-जून -२०० ९
पंजीकृत पूंजी: RMB102,000,000 (15,000,000 USD)
कंपनी लाइसेंस: 91410104689749184A
विनिर्माण कार्यशाला क्षेत्र: 20,000 वर्ग मीटर
कंपनी प्रकृति: निजी उद्यम
कर्मचारियों की संख्या: 180
सीनियर इंजीनियर: 20-30
2019 को वार्षिक बिक्री की मात्रा: RMB200,000,000 (USD 26,000,000)
