उत्पाद विवरण:
|
| सामान्य वोल्टेज: | 12KV | सामान्य धारा: | 630-2000ए |
|---|---|---|---|
| ब्रेकिंग करंट: | 25केए | प्रकार: | निकाला |
| मूल: | झेंग्झौ, चीन | कारख़ाना: | कन्कोंग |
| प्रमुखता देना: | 12KV निकासी योग्य VCB सर्किट ब्रेकर,25KA चुंबकीय नियंत्रण VCB सर्किट ब्रेकर,इंडोर स्विचगियर वैक्यूम सर्किट ब्रेकर |
||

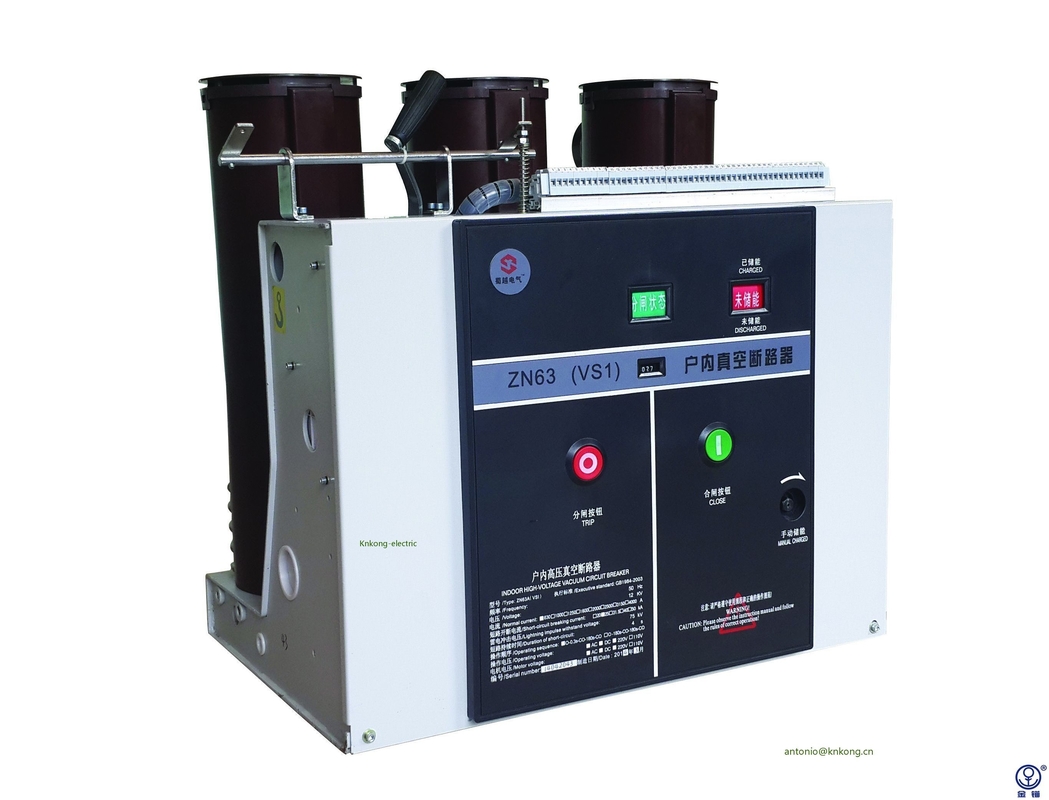

VS1-12KV निकासी योग्य वैक्यूम सर्किट ब्रेकर इनडोर स्विचगियर उपयोग
वोल्टेज: 12KV
वर्तमान: 630-2000A
ब्रेकिंग करंट: 20KA
प्रकार: निकासी योग्य
उत्पाद विवरण
VS1-12 वैक्यूम सर्किट ब्रेकर, खाली, जब चलती और स्थिर संपर्क सक्रिय होते हैं और ऑपरेटिंग तंत्र की कार्रवाई के तहत खोले जाते हैं, तो संपर्कों के बीच एक वैक्यूम चाप उत्पन्न होगा।उसी समय, संपर्कों की विशेष संरचना के कारण, संपर्क अंतराल में उपयुक्त अनुदैर्ध्य चुंबकीय क्षेत्र भी उत्पन्न होगा, जो वैक्यूम चाप को प्रसार प्रकार के रूप में रखेगा, चाप को समान रूप से संपर्क सतह पर वितरित करेगा और जला देगा, और कम चाप वोल्टेज बनाए रखें।इसे सेकंड में संपर्क और ढाल की सतह पर मिश्रित या जमा किया जा सकता है, और चाप बुझाने वाले कक्ष फ्रैक्चर की ढांकता हुआ ताकत जल्दी से बहाल हो जाती है, ताकि चाप बुझ जाए और तोड़ने का उद्देश्य प्राप्त हो।क्योंकि वैक्यूम सर्किट ब्रेकर चुंबकीय क्षेत्र नियंत्रण वैक्यूम चाप को अपनाता है, इसलिए इसमें करंट को तोड़ने की एक मजबूत और स्थिर क्षमता होती है।
सामान्य सेवा शर्त
| ऊंचाई | 1000m | |
| परिवेश का तापमान | मैक्स | +40℃ |
| मिनट | -15 ℃ | |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे 95% | |
| 1 महीना 90% | ||
| अधिकतम जल वाष्प दबाव | 24 घंटे 2.2kpa | |
| 1 महीना 1.8kpa | ||
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलता है | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| 13 | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | 27.4 | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| 18 | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण के उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
1.1 ± 0.2 | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| 23 | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
630ए | 50 | |||||
| 1250ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
27 |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | 220 | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | AC110/220, DC110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | एस | 15 | ||||||
