उत्पाद विवरण:
|
| रेटिंग वोल्टेज: | अधिकतम 40.5KV | रेटिंग वर्तमान: | अधिकतम 2000ए |
|---|---|---|---|
| मूल: | झेंग्झौ, चीन | मानकों: | आईईसी आईएसओ जीबी |
| ओईएम / ओडीएम: | कृपया अपने सीडीए चित्र | कारख़ाना: | कोंकोंग-इलेक्ट्रिक |
| प्रमुखता देना: | एसी धातु मध्यम वोल्टेज स्विचगियर,संलग्न मध्यम वोल्टेज स्विचगियर,मध्यम वोल्टेज स्विचगियर 2000 ए |
||
आम

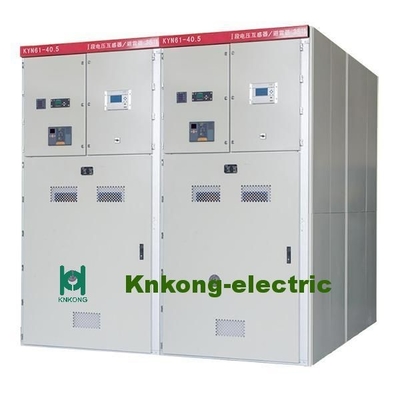

KYN61-40.5 आर्मर्ड मोबाइल एसी मेटल-एनक्लोज्ड स्विचगियर की मुख्य विशेषता यह है कि कैबिनेट ZN85-40.5 पूरी तरह से इंसुलेटेड वैक्यूम सर्किट ब्रेकर और एक स्प्रिंग ऑपरेटिंग मैकेनिज्म से लैस है, और कैबिनेट को स्टील प्लेट स्प्रे से असेंबल किया गया है।इससे व्हीलब्रो में सुधार होगा।कैबिनेट के साथ मिलान सटीकता और ट्रॉली की अंदर और बाहर सटीकता बहुत कम है, और संगतता भी अधिक है।सुंदर उपस्थिति, पूर्ण समाधान, उपयोग करने के लिए सुरक्षित और विश्वसनीय।
तकनीकी डाटा
| आइटम | इकाई | आंकड़े | |
| वोल्टेज | के। वी | 40.5 | |
| आवृत्ति | हर्ट्ज | 50 | |
| वर्तमान | ए | 1250,1600,2000 | |
| शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 25,31.5 | |
| वर्तमान बनाना (पीक) | केए | 63,80 | |
| 4s थर्मल स्थिरता वर्तमान | केए | 25,31.5 | |
| गतिशील धारा (पीक) | केए | 63,80 | |
| इन्सुलेशन स्तर | 1min पावर फ्रीक्वेंसी वोल्टेज का सामना (आरएमएस) | के। वी | 95 |
| बिजली आवेग वोल्टेज (पीक) का सामना करता है | के। वी | 185 | |
| खुले अंतराल (आरएमएस) में 1 मिनट पावर फ्रीक्वेंसी वोल्टेज | के। वी | 118 | |
| बिजली के आवेग खुले अंतराल (पीक) में वोल्टेज का सामना करते हैं | के। वी | 215 | |
| संलग्नक संरक्षण वर्ग |
संलग्नक IP4X, डिब्बों के बीच IP2X |
||
| संलग्नक आयाम (चौड़ाई * गहराई * ऊंचाई) | मिमी | 1400*2800*2600 1600*2800*2600 |
|
| सर्किट ब्रेकर का प्रकार | वीसीबी: ZN85-40.5 SF6 सर्किट ब्रेकर |
||
*नोट: ऑर्डर स्विचगियर को ग्राहक द्वारा SLD (सिंगल-लाइन डायग्राम) प्रदान करना चाहिए
वीएस1-40.5 तकनीकी डेटा
| आइटम | इकाई | दिनांक |
| वोल्टेज |
के। वी |
40.5 |
| कम समय की बिजली आवृत्ति वोल्टेज का सामना करती है (1 मिनट) | 95 | |
| बिजली का आवेग वोल्टेज (पीक) का सामना करता है | 185 | |
| आवृत्ति | हर्ट्ज | 50/60 |
| वर्तमान | ए | 1250 1600 2000 2500 4000 |
| शॉर्ट-सर्किट ड्रॉप-आउट करंट | केए | 25 31.5 |
| शॉर्ट-टाइम करंट झेलना | 25 31.5 | |
| कम समय निरंतर समय | एस | 4 |
| शिखर वर्तमान का सामना | केए | 63 80 |
| शॉर्ट-सर्किट क्लोजिंग करंट | 63 80 | |
| सिंगल/बैक-टू-बैक कैपेसिटर बैंक ड्रॉप-आउट करंट | ए | 630/400 |
| खुलने का समय (रेटेड वोल्ट।) | एमएस | 35~60 |
| समापन समय (रेटेड वोल्ट।) | 50~100 | |
| यांत्रिक जीवन | बार | 20000 |
| रेटेड शॉर्ट ड्रॉप-आउट करंट के लिए ब्रेक टाइम | एस | 20 |
| ऑपरेशन वोल्टेज | वी | AC110/220 DC110/220 |
| विद्युत भंडारण मोटर की धारा | वू | 230 |
| औसत उद्घाटन गति | एमएस | 1.6 ~ 2.0 |
| औसत समापन गति | 0.5 ~ 0.8 | |
| परिचालन प्रक्रिया |
उद्घाटन-0.3s-समापन उद्घाटन-180s-समापन उद्घाटन |
Knkong Electric 33KV स्विचगियर ने पिछले 10 वर्षों में अंतर्राष्ट्रीय बाजार में सेवा की है।
