उत्पाद विवरण:
|
| रेटिंग वोल्टेज: | अधिकतम 40.5KV | रेटिंग वर्तमान: | 630ए 1250ए 2500ए |
|---|---|---|---|
| मूल: | झेंग्झौ, चीन | मानकों: | आईईसी आईएसओ जीबी |
| ओईएम / ओडीएम: | ईमेल द्वारा पूछताछ | कारख़ाना: | कोंकोंग-इलेक्ट्रिक |

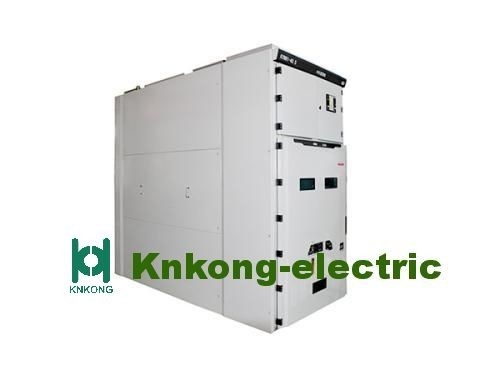

| हाई लाइट: | 630A इलेक्ट्रिक मध्यम वोल्टेज स्विचगियर,3 चरण मध्यम वोल्टेज स्विचगियर,IEC60298 मध्यम वोल्टेज स्विचगियर |
||
उत्पाद का परिचय
का उपयोग करते हुए वातावरण:
तकनीकी डाटा
| आइटम | इकाई | आंकड़े | |
| वोल्टेज | के। वी | 40.5 | |
| आवृत्ति | हर्ट्ज | 50 | |
| वर्तमान | ए | 1250,1600,2000 | |
| शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 25,31.5 | |
| वर्तमान बनाना (पीक) | केए | 63,80 | |
| 4s थर्मल स्थिरता वर्तमान | केए | 25,31.5 | |
| गतिशील धारा (पीक) | केए | 63,80 | |
| इन्सुलेशन स्तर | 1min पावर फ्रीक्वेंसी वोल्टेज का सामना (आरएमएस) | के। वी | 95 |
| बिजली आवेग वोल्टेज (पीक) का सामना करता है | के। वी | 185 | |
| खुले अंतराल (आरएमएस) में 1 मिनट पावर फ्रीक्वेंसी वोल्टेज | के। वी | 118 | |
| बिजली के आवेग खुले अंतराल (पीक) में वोल्टेज का सामना करते हैं | के। वी | 215 | |
| संलग्नक संरक्षण वर्ग |
संलग्नक IP4X, डिब्बों के बीच IP2X |
||
| संलग्नक आयाम (चौड़ाई * गहराई * ऊंचाई) | मिमी | 1400*2800*2600 1600*2800*2600 |
|
| सर्किट ब्रेकर का प्रकार | वीसीबी: ZN85-40.5 SF6 सर्किट ब्रेकर |
||
*नोट: ऑर्डर स्विचगियर को ग्राहक द्वारा SLD (सिंगल-लाइन डायग्राम) प्रदान करना चाहिए
मुख्य घटक विशेषताएं:
VS1-40.5 इंडोर वैक्यूम सर्किट ब्रेकर
रेटिंग वोल्टेज: 40.5kV
वर्तमान रेटिंग: 630 1250 1600 2000 2500ए
रेटिंग शॉर्ट सर्किट ब्रेकिंग करंट: 20 25 31.5KA
यांत्रिक जीवन: 20,000 बार से कम नहीं
वीएस1-40.5 तकनीकी डेटा
| आइटम | इकाई | दिनांक |
| वोल्टेज |
के। वी |
40.5 |
| कम समय की बिजली आवृत्ति वोल्टेज का सामना करती है (1 मिनट) | 95 | |
| बिजली का आवेग वोल्टेज (पीक) का सामना करता है | 185 | |
| आवृत्ति | हर्ट्ज | 50/60 |
| वर्तमान | ए | 1250 1600 2000 2500 4000 |
| शॉर्ट-सर्किट ड्रॉप-आउट करंट | केए | 25 31.5 |
| शॉर्ट-टाइम करंट झेलना | 25 31.5 | |
| कम समय निरंतर समय | एस | 4 |
| शिखर वर्तमान का सामना | केए | 63 80 |
| शॉर्ट-सर्किट क्लोजिंग करंट | 63 80 | |
| सिंगल/बैक-टू-बैक कैपेसिटर बैंक ड्रॉप-आउट करंट | ए | 630/400 |
| खुलने का समय (रेटेड वोल्ट।) | एमएस | 35~60 |
| समापन समय (रेटेड वोल्ट।) | 50~100 | |
| यांत्रिक जीवन | बार | 20000 |
| रेटेड शॉर्ट ड्रॉप-आउट करंट के लिए ब्रेक टाइम | एस | 20 |
| ऑपरेशन वोल्टेज | वी | AC110/220 DC110/220 |
| विद्युत भंडारण मोटर की धारा | वू | 230 |
| औसत उद्घाटन गति | एमएस | 1.6 ~ 2.0 |
| औसत समापन गति | 0.5 ~ 0.8 | |
| परिचालन प्रक्रिया |
उद्घाटन-0.3s-समापन उद्घाटन-180s-समापन उद्घाटन |
Knkong Electric 33KV स्विचगियर ने पिछले 10 वर्षों में अंतर्राष्ट्रीय बाजार में सेवा की है।
