उत्पाद विवरण:
|
रेटिंग वोल्टेज: | 12KV | रेटिंग वर्तमान: | 630 ए 1250 ए |
---|---|---|---|
रेटिंग आवृत्ति: | 50 हर्ट्ज | मानक: | CCC, Iso9001, CE, CB, IEC60898 |
OEM / ODM: | उपलब्ध | कारख़ाना: | पता है |
हाई लाइट: | ODM VCB सर्किट ब्रेकर,ZW32 VCB सर्किट ब्रेकर,12kv आउटडोर वैक्यूम सर्किट ब्रेकर |
उत्पाद का परिचय

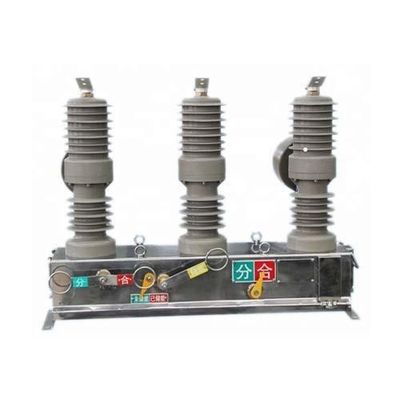

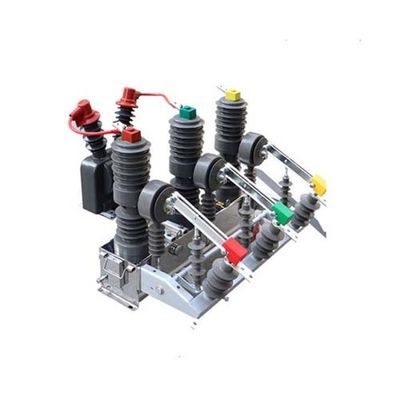

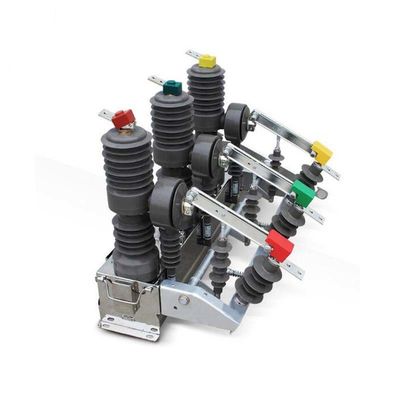

12kv आउटडोर VCB (ZW32 श्रृंखला) वसंत तंत्र आउटडोर वैक्यूम ब्रेकर, एक प्रकार का आउटडोर स्तंभ उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर, 50 हर्ट्ज के साथ, तीन-चरण बारी-बारी से चालू, और 12 केवी रेटेड वोल्टेज।
CCC, ISO9001, CE, CB, IEC60898 के मानक अनुपालन।
यह ओपन सर्किट, लोड करंट को बंद करने, ओवरलोड करंट और शॉर्ट-सर्कुलेट करंट और अन्य बिजली वितरण प्रणाली, जैसे सबस्टेशन, औद्योगिक और खनन पर लागू होता है।
12KV 630A / 1250A ZW32 श्रृंखला VCB बाहरी उपयोग के लिए, जैसे पॉवर ट्रांसमिशन नेटवर्क या सबस्टेशन पोल।
विशेषताएं
सामान्य सेवा शर्त
ऊंचाई |
≤1000 मी |
|
परिवेश का तापमान |
मैक्स |
+ 40 ℃ |
मिनट |
-15 ℃ |
|
परिवेश आर्द्रता: अधिकतम औसत आर्द्रता |
24 घंटे ≤95% |
|
1 महीना ≤90% |
||
अधिकतम जल वाष्प दबाव |
24 घंटे ≤2.2kpa |
|
1 महीना ≤1.8kpa |
परिवेशी वायु में धूल के धुएं, संक्षारक या दहनशील गैसों, स्टीम या स्मॉग का कोई स्पष्ट प्रदूषण नहीं होता है
12kv आउटडोर VCB तकनीकी पैरामीटर
नहीं। | आइटम | इकाई | पैरामीटर | |
1 | रेटेड वोल्टेज | के। वी | १२ | |
२ | मूल्यांकन वर्तमान | ए | 630 1250 | |
३ | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 है | |
४ |
1 मिनट दबाव झेलना |
भीगा हुआ |
के। वी |
34 |
सूखी | 42 | |||
जमीन की | ४ ९ | |||
५ |
बिजली का झटका, वर्तमान चरण का सामना कर रहा है, को भूमि |
के। वी |
75/85 |
|
६ | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
के.ए. |
२० २५ | |
। | रेटेड शॉर्ट-सर्किट क्लोजिंग करंट | ५० ६३ | ||
। | वर्तमान को समझने का रेटेड मूल्य | ५० ६३ | ||
९ | 4 जी शॉर्ट टाइम करंट को झेलता है | २० २५ | ||
१० | रेटेड ऑपरेटिंग अनुक्रम | O-0.3s-CO-180s-CO | ||
1 1 |
रेटेड शॉर्ट सर्किट करंट ब्रेकिंग बार |
बार |
३० |
|
१२ | यांत्रिक धीरज | 30000 | ||
१३ | स्थायी चुंबक नियंत्रण वोल्टेज | वी | एसी / डीसी 220 | |
१४ |
द्वितीयक सर्किट, 1-मिनट की बिजली आवृत्ति जोरदार प्रतिरोध |
के। वी |
२ |
मानक ड्राइंग
