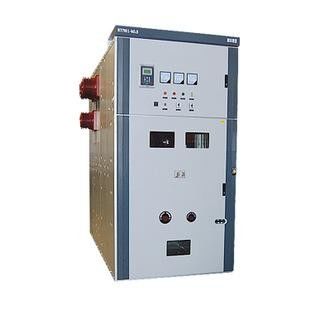

उत्पाद विवरण:
|
| रेटेड वोल्टेज: | 33kV | मूल्यांकन वर्तमान: | 2000A |
|---|---|---|---|
| मूल्यांकन आवृत्ति: | 50 हर्ट्ज | मानक: | सीसीसी आईएसओ जीबी आईईसी |
| OEM / ODM: | ईमेल द्वारा पूछताछ | कारख़ाना: | पता है |
| प्रमुखता देना: | एमवी थ्री फेज स्विचगियर,33 केवी मेटल एनक्लोज्ड स्विचगियर,सीसीसी मेटल एनक्लोज्ड स्विचगियर |
||
उत्पाद का परिचय
तकनीकी डेटा
| आइटम | इकाई | डेटा | |
| रेटिंग वोल्टेज | के। वी | 40.5 | |
| रेटिंग आवृत्ति | हर्ट्ज | 50 | |
| रेटिंग करंट | ए | 1250,1600,2000 | |
| रेटिंग शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए. | 25,31.5 | |
| रेटिंग मेकिंग करंट (पीक) | के.ए. | 63,80 है | |
| ताप थर्मल स्थिरता वर्तमान | के.ए. | 25,31.5 | |
| रेटिंग डायनामिक करंट (पीक) | के.ए. | 63,80 है | |
| रेटिंग इन्सुलेशन स्तर | 1min पावर फ्रीक्वेंसी वोल्टेज (आरएमएस) को समझें | के। वी | 95 |
| बिजली का आवेग वोल्टेज (पीक) को समझना | के। वी | 185 | |
| 1min पावर फ्रीक्वेंसी वोल्टेज ओपन गैप (आरएमएस) के पार | के। वी | ११ 118 | |
| खुले अंतराल (पीक) के पार बिजली के आवेग को समझना | के। वी | 215 | |
| संलग्नक संरक्षण वर्ग |
संलग्नक IP4X, डिब्बों के बीच IP2X |
||
| संलग्नक आयाम (चौड़ाई * गहराई * ऊँचाई) | मिमी | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| सर्किट ब्रेकर का प्रकार | VCB: ZN85-40.5 SF6 सर्किट ब्रेकर |
||
* नोट: ऑर्डर स्विचगियर को ग्राहक द्वारा एसएलडी (सिंगल-लाइन आरेख) प्रदान करना चाहिए
मुख्य घटक विशेषताएं:
VS1-40.5 इंडोर वैक्यूम सर्किट ब्रेकर
वोल्टेज: 40.5kV
वर्तमान: 630 1250 1600 2000 2500 ए
शॉर्ट सर्किट ब्रेकिंग करंट: 20 25 31.5KA
यांत्रिक जीवन: 20,000 बार
KNKONG VS1-40.5 तकनीकी डेटा
| आइटम | इकाई | तारीख |
| रेटेड वोल्टेज |
के। वी |
40.5 |
| रेटेड कम समय बिजली आवृत्ति वोल्टेज का सामना (1min) | 95 | |
| रेटेड बिजली के आवेग का सामना वोल्टेज (शिखर) | 185 | |
| रेटेड फ्रीक | हर्ट्ज | 50/60 है |
| मूल्यांकन वर्तमान | ए | 1250 1600 2000 2500 4000 |
| रेटेड शॉर्ट-सर्किट ड्रॉप-आउट करंट | के.ए. | 25 31.5 |
| रेटेड कम समय का सामना करना पड़ रहा है | 25 31.5 | |
| नित्य कम समय का नित्य समय | रों | ४ |
| रेटेड चोटी का सामना वर्तमान | के.ए. | 63 80 |
| रेटेड शॉर्ट-सर्किट क्लोजिंग करंट | 63 80 | |
| रेटेड सिंगल / बैक-टू-बैक कैपेसिटर बैंक ड्रॉप-आउट करंट | ए | 630/400 |
| खुलने का समय (रेटेड वाल्ट) | एमएस | ३५ ~ ६० |
| समापन समय (रेटेड वाल्ट) | 50 ~ 100 | |
| यांत्रिक जीवन | बार | 20000 रु |
| रेटेड शॉर्ट ड्रॉप-आउट करंट के लिए रेटेड बार | रों | २० |
| रेटेड ऑपरेशन वोल्टेज | वी | AC110 / 220 DC110 / 220 |
| बिजली भंडारण मोटर की रेटेड वर्तमान | डब्ल्यू | 230 |
| औसत खोलने की गति | एमएस | 1.6 ~ 2.0 |
| औसत बंद गति | 0.5 ~ 0.8 | |
| रेटेड ऑपरेशन प्रक्रिया |
उद्घाटन-0.3-समापन उद्घाटन -80 s- समापन उद्घाटन |
नोंगकॉन्ग इलेक्ट्रिक ने 10 साल से अधिक समय तक अंतरराष्ट्रीय बाजार के लिए 33KV स्विचगियर प्रदान किया है।
