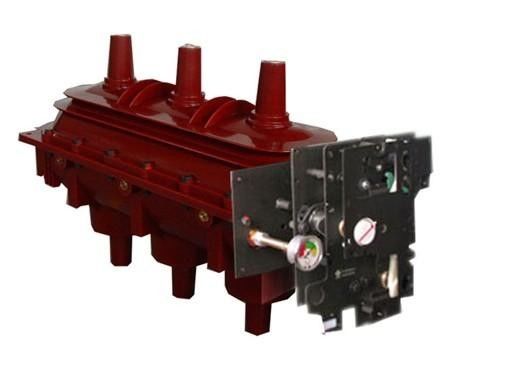

सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर जीआईएस / आरएमयू एसएफ 6 वैक्यूम सर्किट ब्रेकर

जीआईएस / आरएमयू के लिए सल्फर हेक्साफ्लोराइड ब्रेकर एसएफ 6 डिस्कनेक्टर

उत्पाद का परिचय

सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर तेल-मुक्त स्विचगियर है जो एसएफ 6 गैस को इन्सुलेटिंग माध्यम और चाप को बुझाने वाले माध्यम के रूप में उपयोग करता है।इसके इन्सुलेशन प्रदर्शन और चाप बुझाने की विशेषताएं तेल सर्किट ब्रेकरों की तुलना में बहुत अधिक हैं।इसकी उच्च कीमत और SF6 गैस के कम प्रतिरोध के कारण अनुप्रयोग, प्रबंधन और संचालन की उच्च आवश्यकताएं हैं, इसलिए मध्यम वोल्टेज (35, 10kV) में आवेदन पर्याप्त व्यापक नहीं है, और यह मुख्य रूप से 110kV से ऊपर के वोल्टेज स्तर के लिए उपयोग किया जाता है।



संरचना

टैंक प्रकार: बॉक्स-प्रकार के बहु-तेल सर्किट ब्रेकर के फायदे का उपयोग किया जाता है।सर्किट ब्रेकर और ट्रांसफार्मर को एक साथ स्थापित किया गया है।संरचना कॉम्पैक्ट है, और भूकंप प्रतिरोध और प्रदूषण प्रतिरोध मजबूत हैं, लेकिन श्रृंखला खराब है।चीन LW-220 टैंक-प्रकार SF6 सर्किट ब्रेकर की एकल-चरण संरचना को "सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर" चित्र में दिखाया गया है।इस प्रकार का सर्किट ब्रेकर तीन-चरण उप-विधानसभा प्रकार है।एकल-चरण एक बेस, एक इंसुलेटिंग पोर्सिलेन झाड़ी, एक वर्तमान ट्रांसफार्मर और एक एकल-फ्रैक्चर चाप बुझाने वाले कक्ष से सुसज्जित एक शेल से बना है।प्रत्येक चरण एक हाइड्रोलिक तंत्र और एक नियंत्रण कैबिनेट से सुसज्जित है, जिसे व्यक्तिगत रूप से संचालित किया जा सकता है और इसे विद्युत नियंत्रण के माध्यम से तीन चरणों में संचालित किया जा सकता है।सर्किट ब्रेकर एक दो तरफा अनुदैर्ध्य उड़ाने चाप बुझाने कक्ष को गोद ले।खोलते समय, सिलेंडर और जंगम संपर्क को आर्म बॉक्स ट्रांसमिशन तंत्र के माध्यम से स्थानांतरित करने के लिए प्रेरित किया जाता है।चाप बुझाने कक्ष 6 गेज (20 डिग्री सेल्सियस) के रेटेड दबाव के साथ SF6 गैस से भरा है।
