उत्पाद विवरण:
|
| वोल्टेज का उपयोग करना: | 12-24KV | चालू चालू: | ६३०ए १२५०ए २०००ए |
|---|---|---|---|
| तोड़ने की क्षमता: | अधिकतम 20KA | प्रकार: | निकाला |
| मूल: | चीन | कारख़ाना: | कोंकोंग-इलेक्ट्रिक |
| प्रमुखता देना: | निकासी योग्य मॉड्यूलर वीसीबी सर्किट ब्रेकर,20 केए ब्रेकिंग वीसीबी सर्किट ब्रेकर,आईएसओ वीसीबी सर्किट ब्रेकर |
||

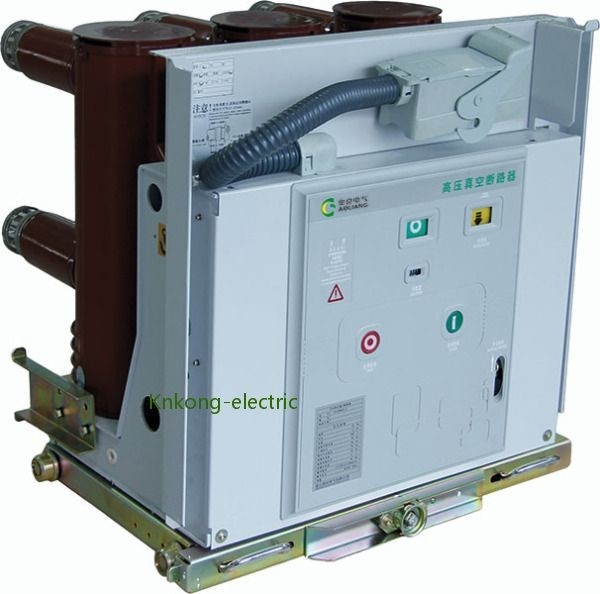

20KA ब्रेकिंग बारी-बारी से वापस लेने योग्य ठोस-सीलबंद पोल VCB 12KV VS1 श्रृंखला
वोल्टेज: 12-24 केवी
वर्तमान: 630-1250A-2000A
ब्रेकिंग करंट: अधिकतम 20KA
प्रकार: वापस लेने योग्य
उत्पाद अवलोकन
माध्यमिक सर्किट
नॉकॉन्ग-इलेक्ट्रिक के वीएस1 सीरीज वैक्यूम सर्किट ब्रेकर का सेकेंडरी कंट्रोल सर्किट बोर्ड एक मॉड्यूलर डिजाइन का उपयोग करता है।मशीन का विद्युत कनेक्शन उच्च-श्रेणी के स्व-बकल प्लग का उपयोग करता है, जो प्रतिस्थापन के लिए सुविधाजनक है और विद्युत कनेक्शन के विश्वसनीय संचालन को सुनिश्चित करता है।
उच्च प्रदर्शन तेल बफर
हाई-परफॉर्मेंस ब्रेकिंग बफर ब्रेकिंग के दौरान वीएस1 वैक्यूम सर्किट ब्रेकर के मूविंग कॉन्टैक्ट द्वारा उत्पन्न ओवरशूट और स्प्रिंग बैक के आयाम को काफी कम कर सकता है, और मूविंग कॉन्टैक्ट के ओवरशूट से बच सकता है जिससे वैक्यूम इंटरप्रेटर बेलो की आंशिक थकान हो सकती है। स्थायित्व।मूविंग कॉन्टैक्ट के रिबाउंड आयाम में कमी के साथ, स्विच किए गए कैपेसिटर बैंक के परीक्षण में शासन की घटना नहीं मिली है।
तकनीकी पैमाने
| नहीं। | मद | इकाई | पैरामीटर | ||||||
| 1 | रेटेड वोल्टेज | के। वी | 12 | ||||||
| 2 | मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 | ||||||
| 3 |
रेटेड इन्सुलेशन स्तर |
1min बिजली आवृत्ति वोल्टेज का सामना (आरएम एस) |
के। वी |
42 (चरण-दर-चरण, चरण-से-पृथ्वी) 48 (पृथक दूरी के पार) |
|||||
| प्रकाश आवेग वोल्टेज (पीक) का सामना करता है |
75 (चरण-दर-चरण, चरण-से-पृथ्वी) 85 (पृथक दूरी के पार) |
||||||||
|
4 |
मूल्यांकन वर्तमान |
ए |
630 | 630 | १२५० | 1600 | |||
| १२५० | १२५० | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
केए |
20 | 25 | 31.5 | 40 | |||
| 6 | रेटेड शॉर्ट-टाइम करंट झेलते हैं | 20 | 25 | 31.5 | 40 | ||||
| 7 | रेटेड शॉर्ट-सर्किट मार्किंग करंट | 50 | 63 | 80 | 100 | ||||
| 8 | रेटेड चोटी वर्तमान का सामना कर रही है | 50 | 63 | 80 | 100 | ||||
| 9 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | ||||||
| 10 | रेटेड ऑपरेटिंग अनुक्रम | O-0.3sO/C-180s-O/C | |||||||
| 1 1 | रेटेड शॉर्ट-सर्किट करंट का ब्रेकिंग टाइम | बार | 30/20 बार (40KA) | ||||||
| 12 | यांत्रिक सहनशक्ति | ऑप्स | 20000 | ||||||
| १३ | रेटेड सिंगल कैपेसिटर बैंक ब्रेकिंग करंट |
ए |
630 | ||||||
| 14 | रेटेड बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | 400 | |||||||
| 15 | डबल-अर्थ फॉल्ट ब्रेकिंग करंट | २७.४ | |||||||
| 16 | स्वीकार्य अधिकतम संपर्क क्षरण |
मिमी |
3 | ||||||
| 17 | खुले संपर्कों के बीच निकासी | 10 ± 1 | |||||||
| १८ | ओवर स्ट्रोक | 3.5 ± 0.5 | |||||||
| 19 | 3-चरण उद्घाटन और समापन की गैर-एक साथ |
एमएस
|
2 | ||||||
| 20 | संपर्क बंद होने की बाउंस अवधि | 2 | |||||||
| 21 | औसत ब्रेकिंग स्पीड (तत्काल ब्रेकिंग 6 मिमी) |
एमएस
|
१.१ ± ०.२ | ||||||
| 22 | औसत बनाने की गति | 0.8 ± 0.2 | |||||||
| 23 | समय बनाना |
एमएस
|
100 | ||||||
| 24 | ब्रेकिंग टाइम | 50 | |||||||
|
25 |
प्रत्येक चरण के मुख्य सर्किट का प्रतिरोध |
μ |
६३०ए | 50 | |||||
| १२५०ए | 45 | ||||||||
| 1600A ~ 2000A | 35 | ||||||||
| 2500ए | 25 | ||||||||
| 26 | संपर्क तोड़ने वाला उछाल आयाम | मिमी | 2 | ||||||
|
२७ |
रेटेड ऑपरेटिंग वोल्टेज | रेटेड ऑपरेटिंग वोल्टेज (वी) एसी / डीसी |
वी |
24* | 110 | २२० | |||
| सामान्य ऑपरेशन वोल्टेज का दायरा | उद्घाटन: 65% -120% रेटेड वोल्टेज, यदि वोल्टेज 30% रेटेड वोल्टेज से कम है, तो उद्घाटन ऑपरेशन की अनुमति नहीं है | ||||||||
| 28 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | वी | एसी 110/220, डीसी 110/220 | ||||||
| 29 | ऊर्जा भंडारण समय | एस | 15 | ||||||
